| Liandong Uグウ17-2#のShengyuanの道1#のJiangkouの通り、奉化市地区、ニンポー都市、浙江省、中国 | airwolf@flyautomatic.com |

|
| 起源の場所: | 台湾、中国、中国 |
| ブランド名: | AIRTAC, AIRWOLF or OEM |
| 証明: | ISO 9001, CE |
| モデル番号: | 4V330C-08、4V330E-08、4V330P-08、4V330C-10、4V330E-10、4V330P-10 |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 9-10USD |
| パッケージの詳細: | 箱、カートン、パレット、ビニール袋 |
| 受渡し時間: | 1〜7営業日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 週に1000個 |
| 項目コード: | 4V330C-08、4V330E-08、4V330P-08、4V330C-10、4V330E-10、4V330P-10 | 本体材質: | アルミニウム合金 |
|---|---|---|---|
| 動作電圧: | DC12V DC24V AC24V AC110V AC220V | 使用圧力: | 0.15~0.8Mpa |
| 作業温度範囲: | -20~+70°C | ポートサイズ: | 1/4"、3/8" |
| 位置: | 5/3 方法 | fuction: | 方向制御 |
| ハイライト: | 5/3 方向 電磁電磁弁 1/4,保証付き空気圧ソレノイドバルブ,4V300シリーズ 3/8電磁弁 |
||

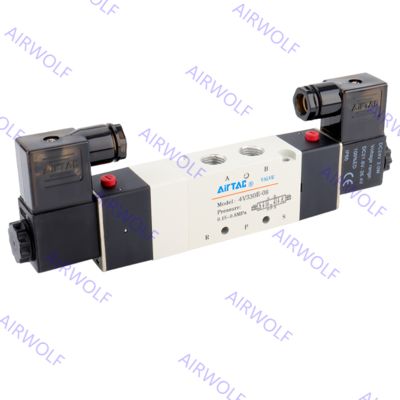

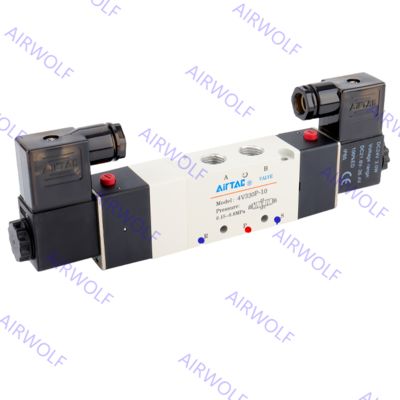

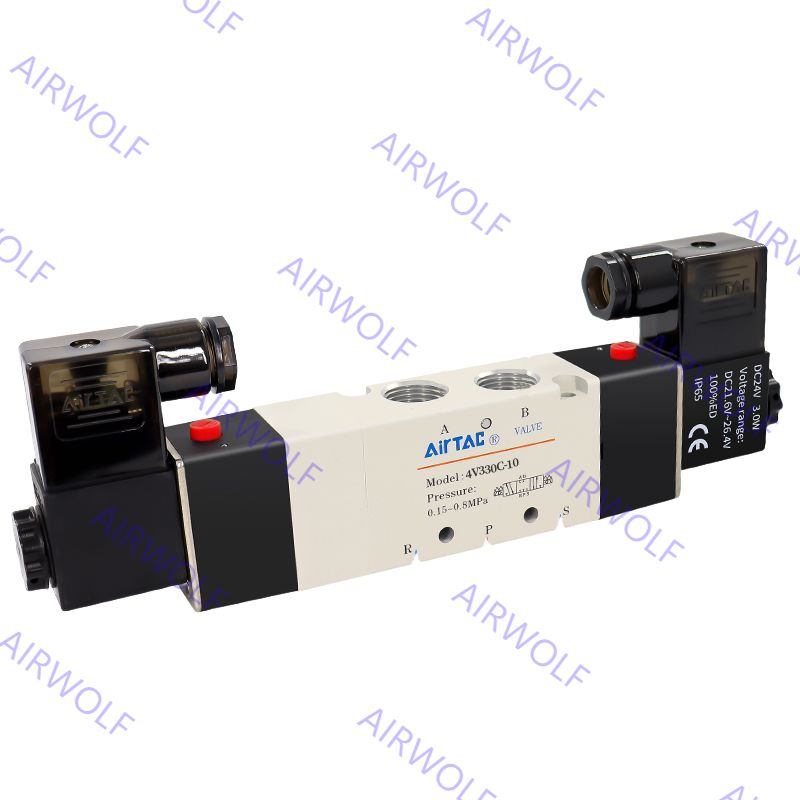

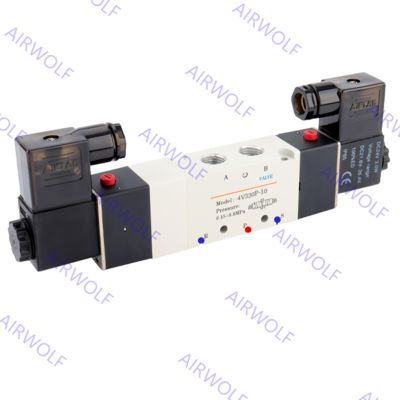

AIRTAC 4V300シリーズは,工業自動化システムにおける正確な方向制御のために設計された5/3方向の気圧電磁弁のラインです.これらのパイロット操作のバルブには,優れた密封特性と非常に敏感な応答を保証する堅固なアルミ合金体と滑り柱構造があります作業圧力範囲は0.15~0.8MPaで,40ミクロンの濾過空気を必要とし,幅広い作業温度範囲に設計されています.通常は -5°Cから60°C,いくつかのモデルでは -20°Cから70°Cまでこのシリーズの主要な特徴は,3つの位置,ダブルソレノイドモデルで3つの中央位置機能の利用可能である.排気センター型 (4V330E) は,作業口を排気します.圧力センター型 (4V330P) はすべてのポートを圧縮し,保持,浮遊,または,その中間位置で二重作用シリンダーを圧縮する.
オーダーコード:
| タイプ | ポートサイズ | ポジション | バルブタイプ |
|---|---|---|---|
| 4V330C-08 | 1/4 インチ | 5/3の方法 | 二重ソレノイド 閉ざされた中心部 |
| 4V330E-08 | 1/4 インチ | 5/3の方法 | 二重ソレノイド排気センター |
| 4V330P-08 | 1/4 インチ | 5/3の方法 | 二重ソレノイド圧力センター |
| 4V330C-10 | 3/8 インチ | 5/3の方法 | 二重ソレノイド 閉ざされた中心部 |
| 4V330E-10 | 3/8 インチ | 5/3の方法 | 二重ソレノイド排気センター |
| 4V330P-10 | 3/8 インチ | 5/3の方法 | 二重ソレノイド圧力センター |
シンボル:
仕様:
| モデル | 4V330C-08 4V330E-08 4V330P-08 |
4V330C-10 4V330E-10 4V330P-10 |
|---|---|---|
| 液体 | Air ((to be filtered by 40μm filter element) フィルター要素によってフィルタリングされる空気 | |
| 演技 | 内部パイロットまたは外部パイロット | |
| ポートサイズ [Note1] | "イン=アウト=エグゼスト=1/4" | "イン=アウト=3/8" "排気=1/4" |
| 穴の大きさ (Cv) [注4] |
4V310-10,4V320-10:28.0mm2 ((Cv=1.65) 4V330C-10:21.3mm2 ((Cv=1.25) |
|
| バルブタイプ | 5 ポート 3 位置 | 5 ポート 3 位置 |
| 動作圧 | 0.15~0.8MPa (21~114psi) | |
| 圧力の証明 | 1.2MPa[175psi] | |
| 温度 | -20~70°C | |
| 機体材料 | アルミ合金 | |
| 潤滑剤 [注2] | 必要ない | |
| 最大周波数 [注3] | 3サイクル/秒 | 3サイクル/秒 |
| 体重 (g) | 450 | 450 |
[Note1]PTスレッド,Gスレッド,NPTスレッドが利用可能である.
[Note2] Once lubricated air is used, continue with same medium to optimize valve life span. ISO VG32のような潤滑剤または同等が推奨されています.
[Note3] The maximum actuation frequency is in the no-load state. 最大のアクチュエーション周波数は負荷のない状態にある.
[Note 4]等価孔 S と Cv はすべて流量データから計算されます.
コイル仕様:
| ポイント | 仕様 | ||||
|---|---|---|---|---|---|
| 標準電圧 | AC220V | AC110V | AC24V | DC24V | DC12V |
| 電圧の範囲 | AC: ±15% DC: ±10% | ||||
| 電力消費量 | 4.5VA | 4.5VA | 50VA | 3.0W | 2.5W |
| 保護 | IP65 (DIN40050) | ||||
| 温度分類 | Bクラス | ||||
| 電気入力 | ターミナル,グロメット | ||||
| アクティベーションタイム | 0.05秒以下 | ||||
流程図:
構造:
サイズ:
品質基準:
商品は,ブランド新品のオリジナル製品,中古品とリニューアルされた製品がない,または補償可能な10を残し,全額を返します,しかし,私たちの購入モデルエラーのために購入者は,リターンに対して責任を負いません,会社の販売製品の他の1年,出荷日から品質保証,オリジナルの品質基準に従って,製品の問題で保証期間,製造者による確認試験が必要です低品質の製品による保管,使用,維持不良による需要側, 異議を申し立てない.
サンプル:
私の製品が欲しいが,それが欲しいかどうか確信がないなら,あなたは私からサンプルを頼むことができます.無料になる.
販売後サービス
製品導入,マウント,デバッグ,技術サポートなど,一連の販売後のサービスを提供することができます.
競争力
| 私たちの製品特徴: | 私たちのサービス保証: |
|---|---|
| 1) 競争力のある価格 | 1) 迅速な対応 (24時間以内に対応) |
| 2) 品質が良い | 2) 送料無料のサンプル (送料は顧客が支払う) |
| 3) プロフェッショナルなパッケージング | 3) 1 年間の保証 |
| 4) 顧客の指示に従って生産 | 4) 制作中に写真/ビデオが利用できます. |
| 5) 遅延がない | 5) 荷乗の検査,荷乗の写真を送信する. |
