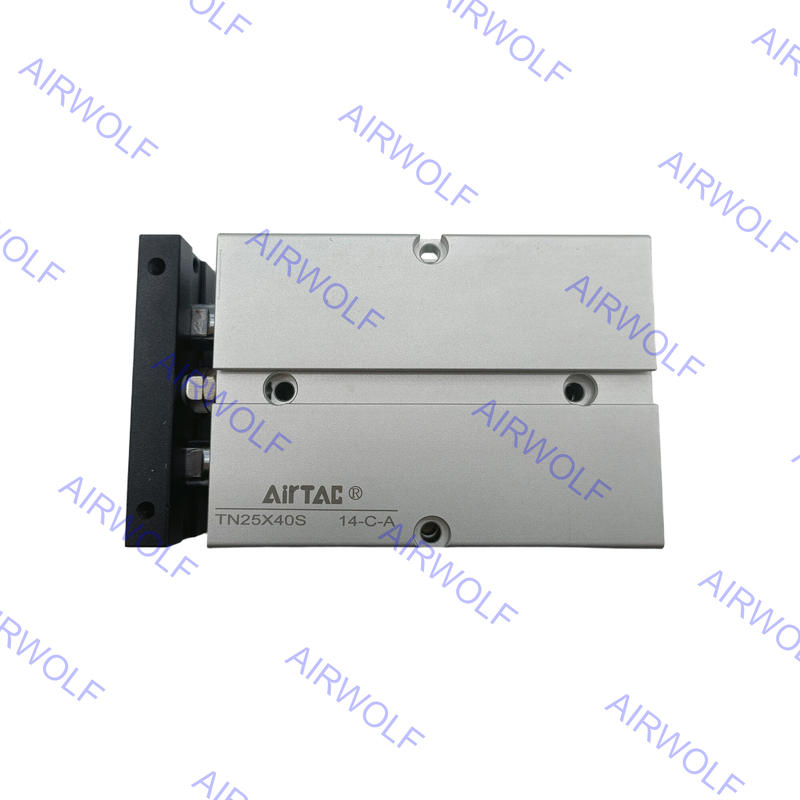

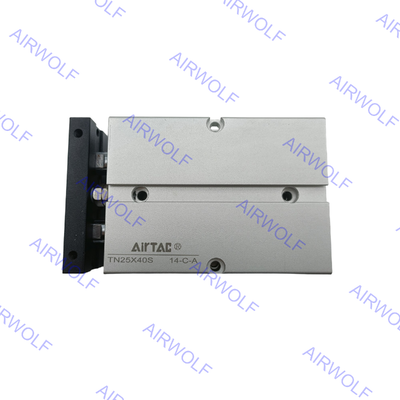

Name: TN25X90S TN25X100S TN25X125S TNシリーズ AirTAC複動ツインロッドシリンダ
Brand: Airwolf Automation
SKU: TN25X90S、TN25X100S、TN25X125S
Price: 22.00 USD
Availability: InStock

ホーム製品空気圧空気シリンダー

TN25X90S TN25X100S TN25X125S TNシリーズ AirTAC複動ツインロッドシリンダ

TN25X90S TN25X100S TN25X125S TN Series AirTAC Double Acting Twin-rod Cylinder

商品の詳細:

起源の場所:	台湾、中国
ブランド名:	AirTAC, AIRWOLF or OEM
証明:	CE, ISO9001
モデル番号:	TN25X90S、TN25X100S、TN25X125S

お支払配送条件:

最小注文数量:	1個
価格:	6-39USD
パッケージの詳細:	箱、カートン、パレット、ビニール袋
受渡し時間:	1～7営業日
支払条件:	T/T、ウェスタンユニオン、ペイパル
供給の能力:	1週間あたり1000個

連絡先

詳細製品概要

アイテムコード:	TN25X90S、TN25X100S、TN25X125S	本体材質:	アルミニウム
シール材質:	NBR	使用圧力:	0.15～1.0MPa(22～145psi)
動作温度:	-20～70℃	作動媒体:	空気（40μmの濾材によってろ過するため）
ボアサイズ:	25mm	関数:	二重演技
ハイライト:	TNシリーズ AirTAC双棒筒 , 二重作用する空気気圧気筒 , 保証付き双棒筒

TN25X90S TN25X100S TN25X125S TNシリーズ AirTAC複動ツインロッドシリンダ

TN シリーズは、ガイド付き直線運動と作動を 1 つのパッケージで提供するため、短～中ストロークの押し込み、クランプ、または厳しい平行度公差でのピックアンドプレースが必要な場合に最適な選択肢ですが、別個のガイドレールによるコスト、設置面積、位置合わせの問題は避けたいです。一般的な導入には、SMT および PCB の取り扱い、電子部品の挿入/取り出し治具、軽量プレスフィットステーション、包装機のリダーおよびラベラー、および非回転が交渉の余地のない検査/位置合わせステージが含まれます。高い横荷重耐性 (デュアルロッドブッシングスパンのおかげ) により、シングルロッドシリンダの固着や早期漏れの原因となる適度な偏心荷重を吸収できます。サイジングの際、エンジニアは、より小さいプル側の力に 1.5 ～ 2 倍の安全係数を適用し、モーメントアームに対する横荷重の制限を検証し、空気供給が適切にフィルタリングされ、湿気や埃の多いセル内で結露や侵入から保護されていることを確認する必要があります。これは、ライン上で TN が長く、静かでメンテナンスの手間がかからない耐用年数を実現するための簡単な予防策です。

注文コード:

アイテムコード	ピストン(mm)	ストローク(mm)	タイプ
TN25×90S	25	90	複動形
TN25×100S	25	100	複動形
TN25×125S	25	125	複動形

[注1] 退避位置。

【注2】PTネジも対応可能です。

データシート：

チューブ内径(mm)	10	16	20	25	32
演技タイプ	複動形
流体	空気（40μmフィルターエレメントで濾過）
使用圧力	0.2～1.0MPa(29～145psi)	0.15～1.0MPa(22～145psi)
耐圧力	1.5MPa(215psi)
温度℃	-20~70
速度範囲 mm/s	30～500
調整可能なストローク mm	-5~0
ストローク許容差	≤100+1,00>100+1,50
クッションタイプ	バンパー
不回転公差[注1]	±0.4°	±0.3°
接続口径[注2]	M5×0.8				1/8"
