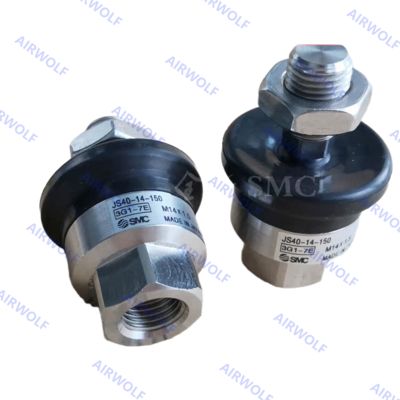

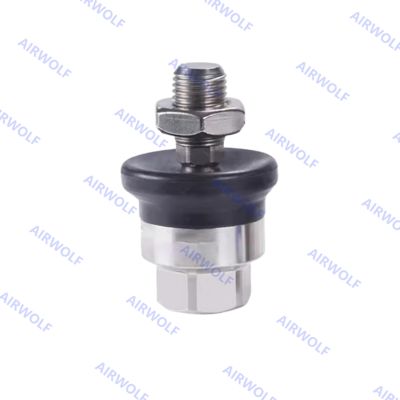

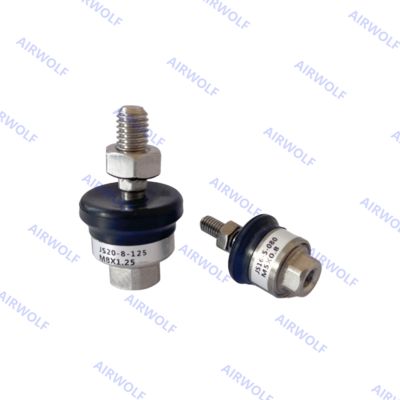

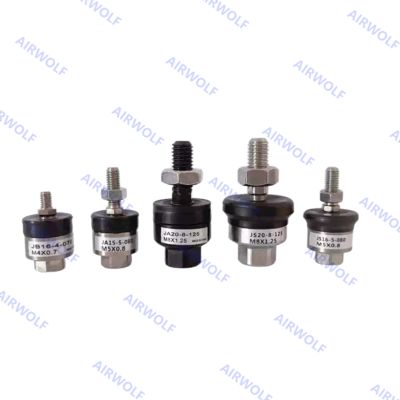

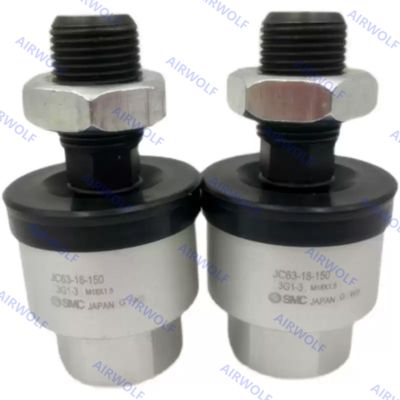

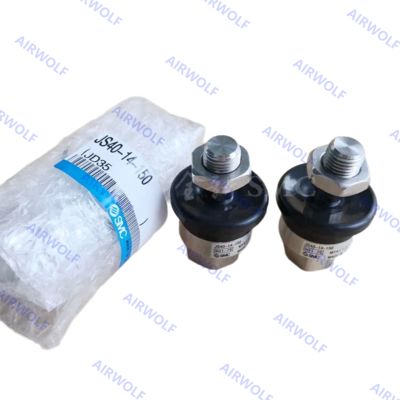

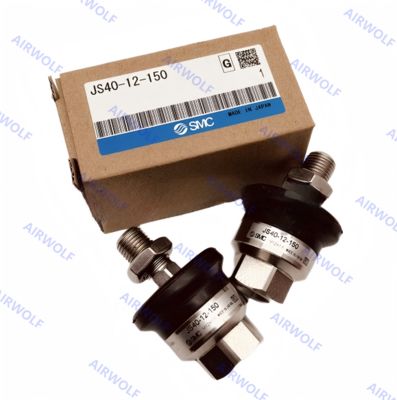

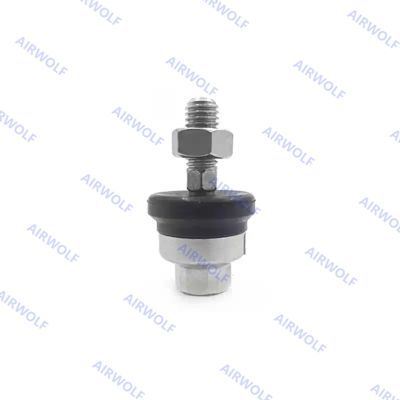

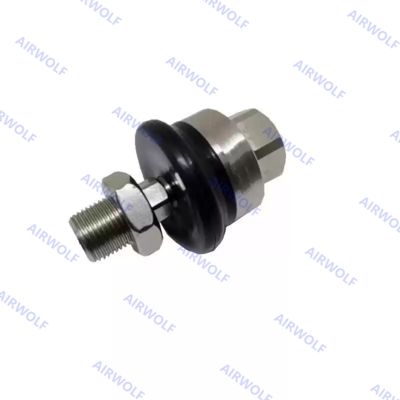

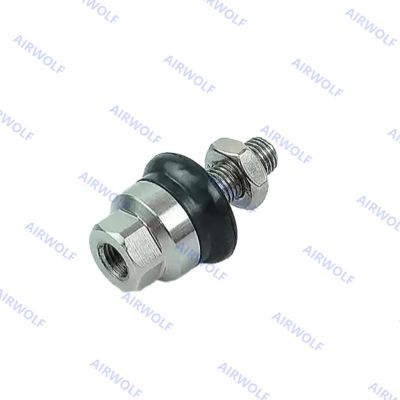

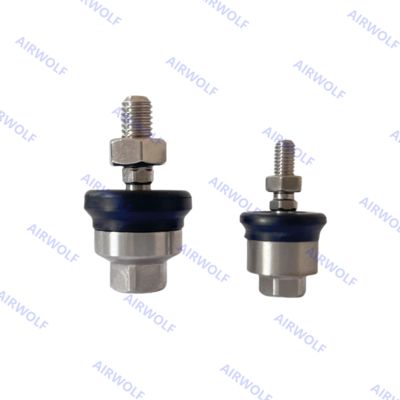

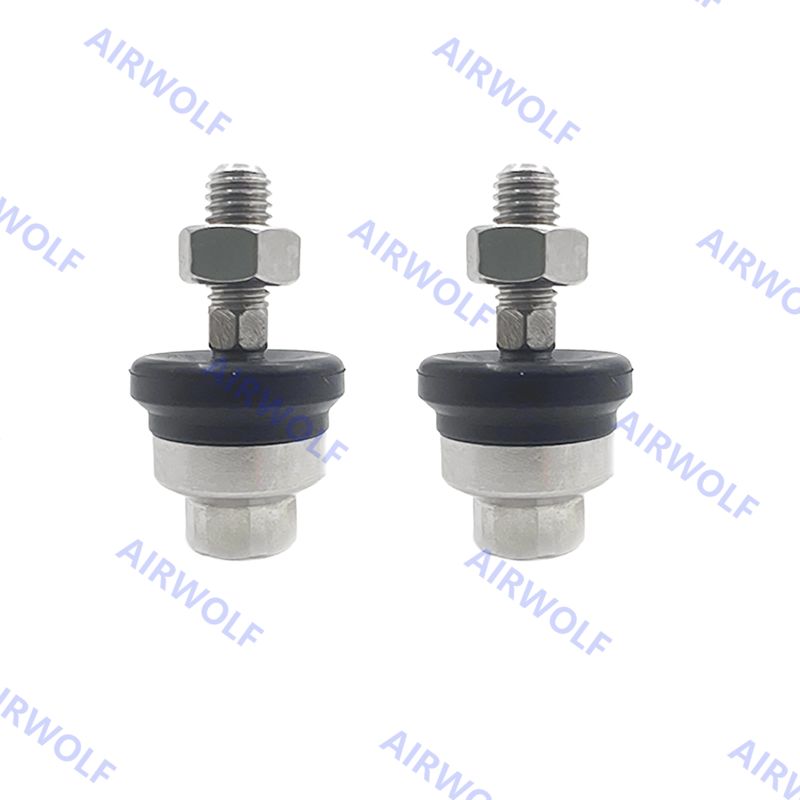

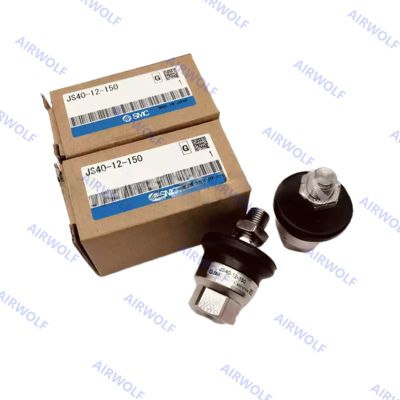

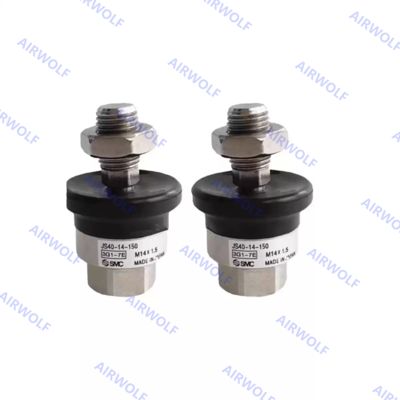

ステンレス鋼のSMC浮動関節 氣動液圧シリンダーJS10-4-070 JS40-14-150 JS16-5-080 JS50-16-150 JS16-6-100 JS63-18-150 JS20-8-125 JS80-22-150-X530 JS32-10-125 JS80-22-150S-X530

フローティングジョイントは、シリンダーと被駆動体間の「芯ずれ」または「平行精度の損失」を吸収できます。

1. ロッドの雄ねじをソケットまたはケースの雌ねじにねじ込む際は、底付きしないようにしてください。
フローティングジョイントをロッドが底付きした状態で使用すると、スタッドがフローティングできなくなり、破損の原因となります。雌ねじのねじ込み深さについては、寸法を参照してください。原則として、ロッドが底付きした後、1〜2回転戻してください。
2. ダストカバーがスタッドに付着することがあります。この場合、使用前に指でスタッドの首部分のダストカバーを動かすか、スタッドをわずかに左右に回してダストカバーを慣らしてください。また、スタッドとソケットまたはケースを被駆動体にねじ込む際は、ダストカバーを取り外してねじ込んでください。ダストカバーを取り外さずにねじ込むと、ダストカバーが破損する可能性があります。
3. フローティングジョイントを使用してシリンダーロッドを被駆動体に接続するには、ねじサイズに適したトルクをかけて固定してください。また、運転中に緩む可能性がある場合は、ロッキングピンやねじロック剤を使用するなど、緩み防止対策を講じてください。
接続部分が緩んだ場合、被駆動体が制御不能になったり、落下したりして、機器の損傷や人身傷害につながる可能性があります。
4. 本製品はロータリージョイントではありません。したがって、回転または回転動作用途には使用できません。
5. 被駆動体の停止時に、衝撃吸収材などのシリンダーのクッション機構または緩衝機構を使用して、フローティングジョイントに衝撃力が加わらないようにしてください。緩衝機構がない場合、過剰な衝撃力が発生します。
その結果、フローティングジョイントの引張圧縮力が最大レベルを超える可能性があります。

注文方法:

注文コード:

データシート:

寸法:
