SMC パンネマティック・水力シリンダーの標準浮動関節 JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125

SMC 標準 フローティングジョイント 空気圧・油圧シリンダ用 JA6-3-050 JA63-18-150
JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125 JA100-26-150 JA20-8-150 JA100-27-150 JA25-10-150 JA100-27-200
JA30-10-125 JA125-27-200 JA32-10-100 JA140-30-150 JA40-12-125 JA160-33-200
JA40-12-150 JA160-36-150 JA40-12-175 JA160-36-200 JA40-14-125 JA180-40-150-X530
JA40-14-150 JA180-40-200-X530 JA63-16-150 JA180-42-150 JA63-16-200

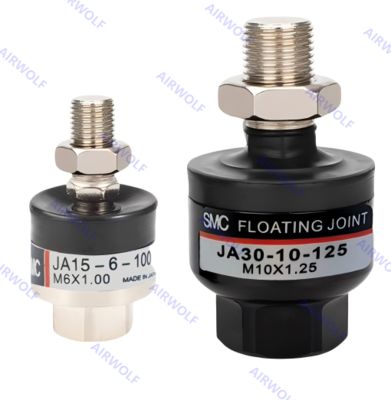

フローティングジョイントは、シリンダと被駆動体間の「芯ずれ」または「平行精度のずれ」を吸収できます。

1. ロッドの雄ねじをソケットまたはケースの雌ねじにねじ込む際は、底付きしないようにしてください。
フローティングジョイントをロッドが底付きした状態で使用すると、スタッドがフローティングできなくなり、破損の原因となります。雌ねじへのねじ込み深さは、寸法図を参照してください。原則として、ロッドが底付きした後、1～2回転戻してください。
2. ダストカバーがスタッドに付着することがあります。この場合は、使用前に指でスタッドの首部分のダストカバーを動かすか、スタッドを軽く左右に回してダストカバーを馴染ませてください。また、スタッドとソケットまたはケースを被駆動体にねじ込む際は、ダストカバーを取り外してねじ込んでください。ダストカバーを取り外さずにねじ込むと、ダストカバーが破損する可能性があります。
3. フローティングジョイントを使用してシリンダロッドを被駆動体に接続する場合は、ねじサイズに適したトルクをかけて固定してください。また、運転中に緩む可能性がある場合は、ロックピンやねじロック剤を使用するなど、緩み防止対策を講じてください。
接続部分が緩んだ場合、被駆動体の制御が失われたり、落下したりして、設備の損傷や人身事故につながる可能性があります。
4. 本製品はロータリージョイントではありません。したがって、回転または回転動作を伴う用途には使用できません。
5. 被駆動体の停止時に、シリンダのクッション機構またはショックアブソーバーなどの緩衝機構を使用して、衝撃力がフローティングジョイントに加わらないようにしてください。緩衝機構がない場合、過大な衝撃力が発生します。
その結果、フローティングジョイントの引張圧縮力が最大レベルを超える可能性があります。

注文方法:

注文コード:

データシート:

寸法:
