| 起源の場所: | ドイツ,中国 |
| ブランド名: | Festo, AIRWOLF or OEM |
| モデル番号: | QSF-3/8-12-B、QSF-3/8-12-B-20、QSF-1/2-12-B、QSF-1/2-16-B |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 0-1USD |
| パッケージの詳細: | 箱、カートン、パレット、ビニール袋 |
| 受渡し時間: | 1～7営業日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 週に5000個 |
| アイテムコード: | QSF-3/8-12-B、QSF-3/8-12-B-20、QSF-1/2-12-B、QSF-1/2-16-B | ハウジング材質: | 陽極酸化アルミニウム、ニッケルメッキ真鍮、PBT |
|---|---|---|---|
| チューブシール材質: | NBR | 使用圧力: | -0.95～14bar(水：max.0.6MPa at max.50℃) |
| 使用温度範囲: | -10~+80℃ | 空気の関係、港1: | R3/8、R1/2 |
| 空気の関係、港2: | チューブ外径：12mm、16mm | 作動媒体: | ISO 8573-1:2010 [7:-:-] に準拠した圧縮空気、水 (液体、氷を含まない) |
| ハイライト: | Festo QSF プッシュイン型気圧装置,保証付きの気管装置,QSFシリーズプッシュインコネクタ |
||
| 商品コード | ポート接続1 | ポート接続2 | その部分は | 梱包量 |
| QSF-3/8-12-B | 男性用糸 R3/8 | トュービング OD: 12mm | 153030 | 10 |
| QSF-3/8-12-B-20 | 男性用糸 R3/8 | トュービング OD: 12mm | 130717 | 20 |
| QSF-1/2-12-B | 男性用糸 R1/2 | トュービング OD: 12mm | 190653 | 10 |

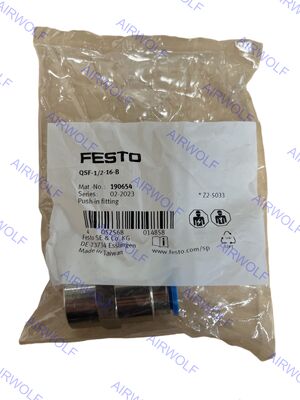

| QSF-1/2-16-B | 男性用糸 R1/2 | トュービング OD: 16 mm | 190654 | 10 |
| 一般的な技術データ √ メトリックとG型男性糸 | ||||||
|---|---|---|---|---|---|---|
| パネウマティック接続,ポート1 | 男性用糸 M5 | 男性用糸 G1/8 | 男性用糸 G1/4 | 男性用糸 G3/8 | 男性用糸 G1/2 | 男性用糸 G3/4 |
| デザイン | 押す-引く原理 | |||||
| 設置位置 | 選択可能 | |||||
| 螺栓付きプラグのシールタイプ | 密封リング | |||||
| 定数トルク | 1.2 Nm | 5.4 Nm | 9 Nm | 15.5 Nm | 26 Nm | 20 Nm |
| 定数緊縮トルムの許容量 | ± 20% | |||||
| 定額 | 1.8... 2.4mm | 2.6... 6mm | 3.1... 8.5mm | 4.2... 11mm | 6.4... 13mm | 20mm |
| 管の挿入深さ (1) | 14.9... 17mm | 14.9... 20.7mm | 17... 23.4 mm | 18.1... 24.8mm | 23.3... 24.8mm | 27.54mm |
| 製品重量 | 8... 13g | 7.7... 31g | 13... 48g | 20... 97g | 33... 158g | 91.2g |
1) 指示された管の挿入深さは基準値であり,種類によってわずかに異なる場合があります.
| 一般的な技術データ | ||||
|---|---|---|---|---|
| パネウマティック接続,ポート1 | 男性用糸 R1/8 | 男性用糸 R1/4 | 男性用糸 R3/8 | 男性用糸 R1/2 |
| デザイン | 押す-引く原理 | |||
| 設置位置 | 選択可能 | |||
| 螺栓付きプラグのシールタイプ | コーティング | |||
| 定額 | 2.4... 6mm | 2.8... 8.5mm | 4.2... 11mm | 6.3... 13mm |
| 管の挿入深さ (1) | 11.6... 20.7mm | 11.9... 23.4mm | 17... 24.8 mm | 20.2... 24.8mm |
1) 指示された管の挿入深さは基準値であり,種類によってわずかに異なる場合があります.
| 一般的な技術データ 女性のG糸 | ||||
|---|---|---|---|---|
| パネウマティック接続,ポート1 | 女性用糸 G1/8 | 女性用糸 G1/4 | 女性用糸 G3/8 | 女性用糸 G1/2 |
| デザイン | 押す-引く原理 | |||
| 設置位置 | 選択可能 | |||
| 螺栓付きプラグのシールタイプ | コーティング | |||
| 定額 | 2.8... 7ミリ | 3... 11mm | 5... 11mm | 11... 15mm |
| 一般的な技術データ 押し込み袖 | ||||||
|---|---|---|---|---|---|---|
| パネウマティック接続,ポート1 | 押し入りの袖 Ø 4mm | 押し入りの袖 Ø 6mm | 押し入りの袖 Ø 8mm | 押す袖 Ø 10mm | 押し入りの袖 Ø 12mm | 押す袖 Ø 16mm |
| デザイン | 押す-引く原理 | |||||
| 設置位置 | 選択可能 | |||||
| 定額 | 2.5mm | 2.3... 4mm | 2.3... 6mm | 3.8... 7.5mm | 3.7... 9mm | 7.8... 11mm |
| パネウマティック接続,ポート1 | 管の外径4mmの管用 | 外径6mmのチューブ用 | 管の外径8mm | 管外直径10mmの管について | 管外直径12mmの管用 | 管の外径16mm |
|---|---|---|---|---|---|---|
| デザイン | 押す-引く原理 | |||||
| 設置位置 | 選択可能 | |||||
| 螺栓付きプラグのシールタイプ | ほら | コーティング | ||||
| 定額 | 2.8mm | 2.8... ほら4.3mm | 2.8...7mm | 4.3...9mm | 6.2...11ミリ | 13mm |
| パネウマティック接続,ポート2 | 管の外径4mm | 外径6mmのチューブ用 | 8mm の外径のチューブ用 | 管外直径10mmの管用 | 管外直径12mmの管用 | 16mmの外径の管用 | 管の外径22mm |
|---|---|---|---|---|---|---|---|
| 管の挿入深さ (1) | 14.9mm | 17mm | 18.2mm | 20.7mm | 23.3mm | 24.8mm | 27.54mm |
1) 指示された管の挿入深さは基準値であり,種類によってわずかに異なる場合があります.
| 動作圧 全温度範囲 | -0.95 6バー |
|---|---|
| 温度依存の動作圧 | -0.95... 14バー |
| 動作圧力に関する注意事項 | 水:最大0.6MPa 最大50°Cで |
| 動作介質 | ISO 8573-1:2010 に準拠する圧縮空気 [7:-:-] 水 (液体,氷なし) |
| 操縦機とパイロット機に関する注意事項 | 潤滑操作可能 水:Gスレッドは,追加のアクセサリーとしてOL型シールリングを使用する場合のみ |
| 環境温度 | -10 °Cから80 °C |
| 耐腐食性クラス CRC (1) | 1 - 低耐腐蝕力 |
| 海洋分類 | 証明書参照 |
1) 詳細は www.festo.com/x/topic/kbk に
| 材料の住宅 | アノジスアルミニウム,銅,ニッケル付,PBT |
|---|---|
| 材料の放出リング | POM |
| 放出リングの色 | 青い |
| 管の密封材料 | NBR |
| 材料のチューブクランプ部品 | 高合金型ステンレス鋼 |
| 材料に関する注釈 | RoHS対応 |
| 材料ナッツ | ニッケル付銅 |
| 材料のホールボルト | ニッケル付銅 |
| クリーンルームの適性,ISO 1464414 (1) に基づいて測定 | ISO 14644-1 によるクラス4 静的に設置された要素,ISO 14644-1 による有意義な評価は不可能 |
1) 押し込み袖QSHとブランキングプラグQSC-...Hについては,ISO14644-1 (静的に設置された部品) による有意義な評価は可能ではない.
商品は,ブランド新品のオリジナル製品,中古品とリニューアルされた製品がない,または補償可能な10を残し,全額を返します,しかし,私たちの購入モデルエラーのために購入者は,リターンに対して責任を負いません,会社の販売製品の他の1年,出荷日から品質保証,オリジナルの品質基準に従って,製品の問題で保証期間,製造者による確認試験が必要です低品質の製品による保管,使用,維持不良による需要側, 異議を申し立てない.
私の製品が欲しいが,それが欲しいかどうか確信がないなら,あなたは私からサンプルを頼むことができます.無料になる.
製品導入,マウント,デバッグ,技術サポートなど,一連の販売後のサービスを提供することができます.
| 私たちの製品特徴: | 私たちのサービス保証: |
|---|---|
| 1) 競争力のある価格 | 1) 迅速な対応 (24時間以内に対応) |
| 2) 品質が良い | 2) 送料無料のサンプル (送料は顧客が支払う) |
| 3) プロフェッショナルなパッケージング | 4) 1 年間の保証 |
| 4) 顧客の指示に従って生産 | 5) 制作中に写真/ビデオが利用できます. |
| 5) 遅延がない | 6) 積載の検査,そして出荷前に積載の写真を送信します. |
