| 起源の場所: | ドイツ,中国 |
| ブランド名: | Festo, AIRWOLF or OEM |

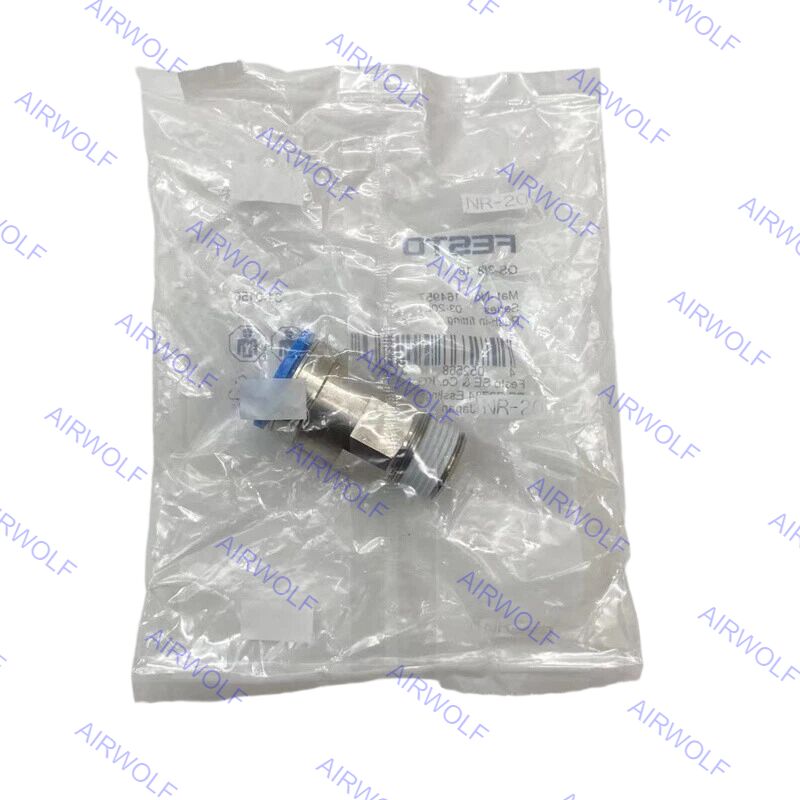

| モデル番号: | QS-3/8-12、QS-3/8-12-20、QS-3/8-16、QS-1/2-10、QS-1/2-10-50 |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 0-1USD |
| パッケージの詳細: | 箱、カートン、パレット、ビニール袋 |
| 受渡し時間: | 1～7営業日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 週に5000個 |
| アイテムコード: | QS-3/8-12、QS-3/8-12-20、QS-3/8-16、QS-1/2-10、QS-1/2-10-50 | ハウジング材質: | 陽極酸化アルミニウム、ニッケルメッキ真鍮、PBT |
|---|---|---|---|
| チューブシール材質: | NBR | 使用圧力: | -0.95～14bar(水：max.0.6MPa at max.50℃) |
| 使用温度範囲: | -10~+80℃ | 空気の関係、港1: | R3/8、R1/2 |
| 空気の関係、港2: | チューブ外径：10mm、12mm、16mm | 作動媒体: | ISO 8573-1:2010 [7:-:-] に準拠した圧縮空気、水 (液体、氷を含まない) |
| ハイライト: | Festo QSシリーズの気力装置,QS-3/8 プッシュインチューブフィッティング,QS-1/2 パネマティック接続器 |
||
| アイテムコード | ポート接続1 | ポート接続2 | 部品番号 | 梱包数量 |
| QS-3/8-12 | おねじ R3/8 | チューブ外径: 12 mm | 153009 | 10 |
| QS-3/8-12-20 | おねじ R3/8 | チューブ外径: 12 mm | 130683 | 20 |
| QS-3/8-16 | おねじ R3/8 | チューブ外径: 16 mm | 164957 | 1 |
| QS-1/2-10 | おねじ R1/2 | チューブ外径: 10 mm | 190646 | 1 |
| QS-1/2-10-50 | おねじ R1/2 | チューブ外径: 10 mm | 133189 | 50 |
| 一般技術データ – メートルねじおよびGおねじ | ||||||
|---|---|---|---|---|---|---|
| 空圧接続、ポート1 | おねじ M5 | おねじ G1/8 | おねじ G1/4 | おねじ G3/8 | おねじ G1/2 | おねじ G3/4 |
| 構造 | プッシュプル方式 | |||||
| 取り付け位置 | オプション | |||||
| ねじ込みプラグのシールタイプ | シールリング | |||||
| 公称トルク | 1.2 Nm | 5.4 Nm | 9 Nm | 15.5 Nm | 26 Nm | 20 Nm |
| 公称締め付けトルクの許容範囲 | ± 20% | |||||
| 公称サイズ | 1.8 ... 2.4 mm | 2.6 ... 6 mm | 3.1 ... 8.5 mm | 4.2 ... 11 mm | 6.4 ... 13 mm | 20 mm |
| チューブ挿入深さ 1) | 14.9 ... 17 mm | 14.9 ... 20.7 mm | 17 ... 23.4 mm | 18.1 ... 24.8 mm | 23.3 ... 24.8 mm | 27.54 mm |
| 製品重量 | 8 ... 13 g | 7.7 ... 31 g | 13 ... 48 g | 20 ... 97 g | 33 ... 158 g | 91.2 g |
1) 表示されているチューブ挿入深さは参考値であり、タイプによって若干異なる場合があります。
| 一般技術データ – Rおねじ | ||||
|---|---|---|---|---|
| 空圧接続、ポート1 | おねじ R1/8 | おねじ R1/4 | おねじ R3/8 | おねじ R1/2 |
| 構造 | プッシュプル方式 | |||
| 取り付け位置 | オプション | |||
| ねじ込みプラグのシールタイプ | コーティング | |||
| 公称サイズ | 2.4 ... 6 mm | 2.8 ... 8.5 mm | 4.2 ... 11 mm | 6.3 ... 13 mm |
| チューブ挿入深さ ¹) | 11.6 ... 20.7 mm | 11.9 ... 23.4 mm | 17 ... 24.8 mm | 20.2 ... 24.8 mm |
1) 表示されているチューブ挿入深さは参考値であり、タイプによって若干異なる場合があります。
| 一般技術データ – Gめねじ | ||||
|---|---|---|---|---|
| 空圧接続、ポート1 | めねじ G1/8 | めねじ G1/4 | めねじ G3/8 | めねじ G1/2 |
| 構造 | プッシュプル方式 | |||
| 取り付け位置 | オプション | |||
| ねじ込みプラグのシールタイプ | コーティング | |||
| 公称サイズ | 2.8 ... 7 mm | 3 ... 11 mm | 5 ... 11 mm | 11 ... 15 mm |
| 一般技術データ – プッシュインスリーブ | ||||||
|---|---|---|---|---|---|---|
| 空圧接続、ポート1 | プッシュインスリーブ Ø 4 mm | プッシュインスリーブ Ø 6 mm | プッシュインスリーブ Ø 8 mm | プッシュインスリーブ Ø 10 mm | プッシュインスリーブ Ø 12 mm | プッシュインスリーブ Ø 16 mm |
| 構造 | プッシュプル方式 | |||||
| 取り付け位置 | オプション | |||||
| 公称サイズ | 2.5 mm | 2.3 ... 4 mm | 2.3 ... 6 mm | 3.8 ... 7.5 mm | 3.7 ... 9 mm | 7.8 ... 11 mm |
| 空圧接続、ポート1 | チューブ外径 4 mm 用 | チューブ外径 6 mm 用 | チューブ外径 8 mm 用 | チューブ外径 10 mm 用 | チューブ外径 12 mm 用 | チューブ外径 16 mm 用 |
|---|---|---|---|---|---|---|
| 構造 | プッシュプル方式 | |||||
| 取り付け位置 | オプション | |||||
| ねじ込みプラグのシールタイプ | — | コーティング | ||||
| 公称サイズ | 2.8mm | 2.8...4.3mm | 2.8...7mm | 4.3...9mm | 6.2...11mm | 13mm |
| 空圧接続、ポート2 | チューブ外径 4 mm 用 | チューブ外径 6 mm 用 | チューブ外径 8 mm 用 | チューブ外径 10 mm 用 | チューブ外径 12 mm 用 | チューブ外径 16 mm 用 | チューブ外径 22 mm 用 |
|---|---|---|---|---|---|---|---|
| チューブ挿入深さ 1) | 14.9 mm | 17 mm | 18.2 mm | 20.7 mm | 23.3 mm | 24.8 mm | 27.54 mm |
1) 表示されているチューブ挿入深さは参考値であり、タイプによって若干異なる場合があります。
| 動作圧力 全温度範囲 | -0.95 ... 6 bar |
|---|---|
| 温度依存動作圧力 | -0.95 ... 14 bar |
| 動作圧力に関する注意 | 水: 最大 50℃ で最大 0.6 MPa |
| 動作媒体 | 圧縮空気 ISO 8573-1:2010 [7:-:-] 準拠 水（液体、氷結なし） |
| 動作媒体およびパイロット媒体に関する注意 | 潤滑運転可能 水: Gねじは、オプションのアクセサリとしてシールリングタイプOLのみ可能 |
| 周囲温度 | -10 ... 80℃ |
| 耐腐食性クラス CRC 1) | 1 - 低腐食負荷 |
| 海洋分類 | 証明書参照 |
1) 詳細情報 www.festo.com/x/topic/kbk
| ハウジング材質 | 陽極酸化アルミニウム、真鍮、ニッケルメッキ、PBT |
|---|---|
| リリースリング材質 | POM |
| リリースリングの色 | ブルー |
| チューブシール材質 | NBR |
| チューブクランプ部品材質 | 高合金ステンレス鋼 |
| 材質に関する注意 | RoHS準拠 |
| ナット材質 | ニッケルメッキ真鍮 |
| 中空ボルト材質 | ニッケルメッキ真鍮 |
| クリーンルーム適合性、ISO 1464414 1) に基づく測定 | クラス 4 (ISO 14644-1 準拠) 静的に設置された要素、ISO 14644-1 に基づく意味のある評価は不可能 |
1) プッシュインスリーブ QSH およびブランキングプラグ QSC-...H については、ISO 14644-1 に基づく意味のある評価は不可能（静的に設置されたコンポーネント）
当社製品は新品のオリジナル製品であり、中古品や再生品ではありません。万が一中古品や再生品であった場合は、補償金をお支払いし、全額返金いたします。ただし、お客様のモデル選択ミスによる返品は責任を負いかねます。また、当社販売製品は出荷日より1年間品質保証が付帯しており、元の品質基準に従います。保証期間中に製品に問題が発生した場合、メーカーによる確認テストが必要となり、供給元にて解決いたします。お客様の保管、使用、メンテナンス不良による品質低下については、異議を申し立てることはできません。
カスタマイズ製品のためにサンプルを送付できます。多くのエンジニアがお手伝いできます。もし私の製品が欲しいが、それが本当に欲しいものか確信が持てない場合は、私にサンプルを依頼してください。無料です。
製品紹介、取り付け、デバッグ、技術サポートなど、一連のアフターサービスを提供できます。
| 当社の製品の特徴: | 当社のサービス保証: |
|---|---|
| 1) 競争力のある価格 | 1) 迅速な対応（24時間以内に返信） |
| 2) 高品質 | 2) 無料サンプル（送料はお客様負担） |
| 3) プロフェッショナルな梱包 | 4) 1年保証 |
| 4) お客様の指示に従って製造 | 5) 生産中の写真/ビデオが利用可能です。 |
| 5) 遅延なしの出荷 | 6) 積み込み検査、および出荷前に積み込み写真を送信します。 |
