| Liandong Uグウ17-2#のShengyuanの道1#のJiangkouの通り、奉化市地区、ニンポー都市、浙江省、中国 | airwolf@flyautomatic.com |

|
| 起源の場所: | ドイツ,中国 |
| ブランド名: | Festo, AIRWOLF or OEM |
| モデル番号: | AEVC-80-10-APA、AEVC-80-25-APA、AEVC-80-10-IPA、AEVC-80-25-IPA |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 82-130USD |
| パッケージの詳細: | 箱、カートン、パレット、ビニール袋 |
| 受渡し時間: | 1～7営業日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 1週間あたり1000個 |
| アイテムコード: | AEVC-80-10-APA、AEVC-80-25-APA、AEVC-80-10-IPA、AEVC-80-25-IPA | 本体材質: | 陽極酸化アルミニウム |
|---|---|---|---|
| ピストン棒の文書: | 高合金の鋼鉄 | シール素材: | PU |
| 使用圧力: | 0.1~1MPa | 周囲温度: | -20°C-80°C |
| ボアサイズ: | 80mm | 作動媒体: | ISOへの圧縮空気8573-1：2010 [7：4：4] |
| ハイライト: | Festo 短ストローク空気圧シリンダ,片ロッドエアシリンダ,Festo AEVCシリーズシリンダー |
||

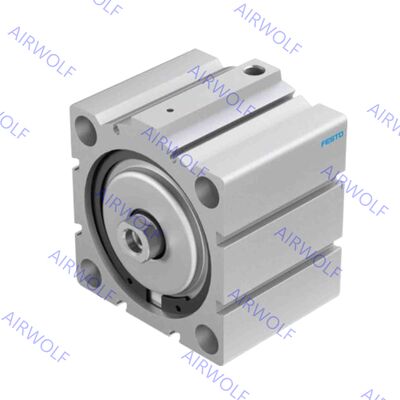

用途の観点から、Festo AEVCショートストローク片ロッドシリンダは、自動化システムにおけるシンプルで効率的なモーションコントロールのための多用途なソリューションを提供します。標準シリンダよりも大幅に小さいコンパクトな寸法は、密集した機械、ロボットグリッパー、および小さな反復運動が必要な精密組立治具での使用に最適です。「I」は内ねじピストンロッド用、または「A」は特定の構成用など、さまざまなモデルバリエーションを利用できるため、エンジニアは特定の機械的インターフェースと力要件に最適なシリンダを選択できます。小さな設置面積で高い力を発揮し、位置フィードバック用のセンサーとの容易な統合を可能にすることで、これらのシリンダは、さまざまな産業オートメーションシナリオにおいて、機械効率の向上、システム全体のサイズの縮小、および運用コストの削減に役立ちます。
| 品目コード | ピストン (mm) | ストローク (mm) | 部品番号 | タイプ |
|---|---|---|---|---|
| AEVC-80-10-A-P | 80 | 10 | 188306 | 位置検出なし オネジ付き |
| AEVC-80-25-A-P | 80 | 25 | 188307 | 位置検出なし オネジ付き |
| AEVC-80-10-I-P | 80 | 10 | 188302 | 位置検出なし メネジ付き |
| AEVC-80-25-I-P | 80 | 25 | 188303 | 位置検出なし メネジ付き |
| AEVC-80-10-A-P-A | 80 | 10 | 188304 | 位置検出付き オネジ付き |
| AEVC-80-25-A-P-A | 80 | 25 | 188305 | 位置検出付き オネジ付き |
| AEVC-80-10-I-P-A | 80 | 10 | 188300 | 位置検出付き メネジ付き |
| AEVC-80-25-I-P-A | 80 | 25 | 188301 | 位置検出付き メネジ付き |
| 一般的な技術データ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピストン Ø | 4 | 6 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 空気圧接続 | M3 | M3 | M5 | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
| メネジ付きピストンロッド | – | – | – | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| オネジ付きピストンロッド | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| ネジなしピストンロッド | ■ | ■ | ■ | ■ | – | – | – | – | – | – | – | – | – |
| 作動媒体 | ISO 8573-1:2010 [7:4:4] に準拠した圧縮空気 | ||||||||||||
| 作動/パイロット媒体に関する注意 | 潤滑運転が可能（その場合、常に潤滑運転が必要になります） | ||||||||||||
| 設計 | ピストン | ||||||||||||
| ピストンロッド | |||||||||||||
| クッション | 両端の弾性クッションリング/プレート | ||||||||||||
| 取り付けタイプ | 貫通穴経由 | 貫通穴経由 | |||||||||||
| – | アクセサリ付き | ||||||||||||
| 取り付け位置 | 任意 | ||||||||||||
| 動作条件 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピストン Ø | 4 | 6 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 使用圧力 | [MPa] | 0.25~0.8 | 0.15~0.8 | 0.15~1 |
0.1~1 |
|||||||||
| [bar] | 2.5~8 | 1.5~8 | 1.5~10 |
1~10 |
||||||||||
| [psi] | 36.25~116 | 21.75~116 | 21.75~145 |
14.5~145 |
||||||||||
| 周囲温度 | [°C] | -20~+80 | ||||||||||||
| 耐食性クラス CRC(1) | 1 - 低腐食ストレス | |||||||||||||
(1) 詳細については、www.festo.com/x/topic/crc を参照してください
| ショートストロークシリンダ | ||
|---|---|---|
| [1] | シリンダバレル | 陽極酸化アルミニウム |
| [2] | カバー | 陽極酸化アルミニウム |
| [3] | ピストンロッド | 高合金鋼 |
| [4] | ロッドシール | ポリウレタン |
| – | 材料に関する注意 | RoHS準拠 |
| LABS (PWIS) 適合性 | VDMA24364-B1/B2-L | |
| LABS (PWIS) 基準 | FN 942010 に準拠した、塗料濡れ性阻害物質を含まない | |
製品の会社は新品のオリジナル製品であり、中古品や再生品ではありません。または、補償可能な10個を残して全額を返金しますが、モデルエラーの購入により返品の責任を負いません。また、会社の製品の販売は、出荷日から1年間の品質保証を享受し、元の品質基準に従い、保証期間中に製品の問題が発生した場合は、メーカーによる確認テストが必要であり、サプライヤーが解決する必要があります。保管、使用、メンテナンス不良による品質の低い製品については、異議を唱えません。
製品をカスタマイズするためにサンプルを送信できます。多くのエンジニアがそれを支援できます。私の製品が欲しいが、それが欲しいものかどうか確信がない場合は、私にサンプルを要求できます。無料です。
製品紹介、取り付け、デバッグ、技術サポートなど、一連のアフターサービスを提供できます。
| 当社の製品の特徴: | 当社のサービス保証: |
|---|---|
| 1) 競争力のある価格 | 1) 迅速な対応 (24時間以内に返信) |
| 2) 優れた品質 | 2) 無料サンプル (お客様が配送料を負担) |
| 3) プロフェッショナルなパッケージング | 3) 1年間の保証 |
| 4) お客様の指示に従って製造 | 4) 製造中に写真/ビデオが利用可能。 |
| 5) 出荷の遅延なし | 5) 検査のロード、および出荷前にロード写真を送信。 |
