| Liandong Uグウ17-2#のShengyuanの道1#のJiangkouの通り、奉化市地区、ニンポー都市、浙江省、中国 | airwolf@flyautomatic.com |

|
| 起源の場所: | ドイツ,中国 |
| ブランド名: | Festo, AIRWOLF or OEM |
| 証明: | CE, ISO9001 |

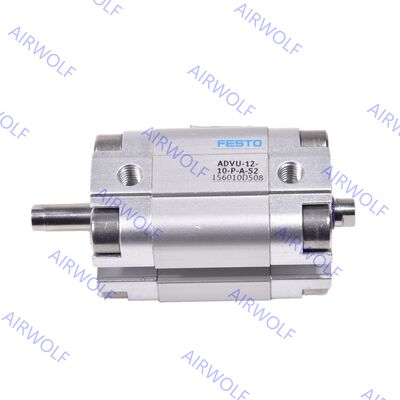

| モデル番号: | ADVU-12-...-PA、ADVU-12-...-APA、ADVU-12-...-PA-S2、ADVU-12-...-APA-S2、ADVU-12-...-PA-S6、ADVU-12-...-AP |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 10-20USD |
| パッケージの詳細: | 箱、カートン、パレット、ビニール袋 |
| 受渡し時間: | 1～7営業日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 1週間あたり1000個 |
| アイテムコード: | ADVU-12-...-PA、ADVU-12-...-APA、ADVU-12-...-PA-S2、ADVU-12-...-APA-S2、ADVU-12-...-PA-S6、ADVU-12-...-AP | 本体材質: | 鋳造アルミ合金 |
|---|---|---|---|
| ピストン棒の文書: | 高合金のステンレス鋼 | シール素材: | 基本バージョン: PU、-S6: FKM |
| 使用圧力: | 0.05～1MPa | 周囲温度: | 基本バージョン：-20℃～80℃、-S6：0～120℃ |
| ボアサイズ: | 12、16、20、25mm | 作動媒体: | ISOへの圧縮空気8573-1：2010 [7：4：4] |
| ハイライト: | Festo 可変ストローク空気圧シリンダ,複動コンパクトエアシリンダ,ADVUシリーズ空気圧シリンダ |
||
| アイテムコード | ピストン (mm) | ストローク (mm) | 部品番号 | タイプ | アイテムコード | ピストン (mm) | ストローク (mm) | 部品番号 | タイプ |
| ADVU-12-...-P-A | 12 | 1 ... 200 | 156000 | メスねじ付き | ADVU-12-...-A-P-A | 12 | 1 ... 200 | 156040 | オスねじ付き |
| ADVU-16-...-P-A | 16 | 1 ... 200 | 156001 | メスねじ付き | ADVU-16-...-A-P-A | 16 | 1 ... 200 | 156041 | オスねじ付き |
| ADVU-20-...-P-A | 20 | 1 ... 200 | 156002 | メスねじ付き | ADVU-20-...-A-P-A | 20 | 1 ... 200 | 156042 | オスねじ付き |
| ADVU-25-...-P-A | 25 | 1 ... 200 | 156003 | メスねじ付き | ADVU-25-...-A-P-A | 25 | 1 ... 200 | 156043 | オスねじ付き |
| ADVU-12-...-P-A-S2 | 12 | 1 ... 200 | 156010 |
メスねじ付き、ピストンロッド貫通 |
ADVU-12-...-A-P-A-S2 | 12 | 1 ... 200 | 156050 | オスねじ付き、 ピストンロッド貫通 |
| ADVU-16-...-P-A-S2 | 16 | 1 ... 200 | 156011 | メスねじ付き、ピストンロッド貫通 | ADVU-16-...-A-P-A-S2 | 16 | 1 ... 200 | 156051 | オスねじ付き、 ピストンロッド貫通 |
| ADVU-20-...-P-A-S2 | 20 | 1 ... 200 | 156012 | メスねじ付き、ピストンロッド貫通 | ADVU-20-...-A-P-A-S2 | 20 | 1 ... 200 | 156052 | オスねじ付き、 ピストンロッド貫通 |
| ADVU-25-...-P-A-S2 | 25 | 1 ... 200 | 156013 | メスねじ付き、ピストンロッド貫通 | ADVU-25-...-A-P-A-S2 | 25 | 1 ... 200 | 156053 | オスねじ付き、 ピストンロッド貫通 |
| ADVU-12-...-P-A-S6 | 12 | 1 ... 200 | 156030 | メスねじ付き、120℃耐熱 | ADVU-12-...-A-P-A-S6 | 12 | 1 ... 200 | 156090 | オスねじ付き、120℃耐熱 |
| ADVU-16-...-P-A-S6 | 16 | 1 ... 200 | 156031 | メスねじ付き、120℃耐熱 | ADVU-16-...-A-P-A-S6 | 16 | 1 ... 200 | 156091 | オスねじ付き、120℃耐熱 |
| ADVU-20-...-P-A-S6 | 20 | 1 ... 200 | 156032 | メスねじ付き、120℃耐熱 | ADVU-20-...-A-P-A-S6 | 20 | 1 ... 200 | 156092 | オスねじ付き、120℃耐熱 |
| ADVU-25-...-P-A-S6 | 25 | 1 ... 200 | 156033 | メスねじ付き、120℃耐熱 | ADVU-25-...-A-P-A-S6 | 25 | 1 ... 200 | 156093 | オスねじ付き、120℃耐熱 |
| 一般的な技術データ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピストンØ | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| 空気圧接続 | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 | G1/4 | |
| ピストンロッド端 | メスねじ | M3 | M4 | M5 | M5 | M6 | M6 | M8 | M8 | M10 | M12 | M16 |
| オスねじ | M6 | M8 | M10x1.25 | M12x1.25 | M16x1.5 | M20x1.5 | M27x2 | |||||
| 作動媒体 | ISO 8573-1:2010 [7:4:4] に準拠した圧縮空気 | |||||||||||
| 作動/パイロット媒体に関する注意 | 潤滑運転が可能（その場合、常に潤滑運転が必要になります） | |||||||||||
| 設計 | ピストン | |||||||||||
| ピストンロッド | ||||||||||||
| クッション | 両端の弾性クッションリング/プレート | |||||||||||
| 位置検出 | 近接スイッチ経由 | |||||||||||
| 取り付けタイプ | 貫通穴付き | – | ||||||||||
| メスねじ付き | ||||||||||||
| アクセサリ付き | ||||||||||||
| 取り付け位置 | 任意 | |||||||||||
| 動作条件 | |||||||||||||
| ピストン Ø | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | ||
| 作動圧力 | 片側のピストンロッド | [MPa] | 0.12 ... 1 | 0.1 ... 1 | 0.08 ... 1 | 0.06 ... 1 | 0.05 ... 1 | ||||||
| [bar] | 1.2 ... 10 | 1 ... 10 | 0.8 ... 10 | 0.6 ... 10 | 0.5 ... 10 | ||||||||
| [psi] | 17.4 ... 145 | 14.5 ... 145 | 11.6 ... 145 | 8.7 ... 145 | 7.3 … 145 | ||||||||
| ピストンロッド貫通 S2/S20 | [MPa] | 0.15 ... 1 | 0.13 ... 1 | 0.12 ... 1 | 0.1 ... 1 | 0.08 ... 1 | — | ||||||
| [bar] | 1.5 ... 10 | 1.3 ... 10 | 1.2 ... 10 | 1 ... 10 | 0.8 ... 10 | — | |||||||
| [psi] | 21.8 ... 145 | 18.9 ... 145 | 17.4 ... 145 | 14.5 ... 145 | 11.6 ... 145 | — | |||||||
| 周囲温度(1) | ℃ | –20 ... +80 | |||||||||||
| CRC(2) | 2 | ||||||||||||
1) 近接スイッチの動作範囲に注意してください
2) 詳細については、www.festo.com/x/topic/crc を参照してください
| コンパクトシリンダ | |||
|---|---|---|---|
| [1] | シリンダバレル | 鍛造アルミニウム合金 | |
| [2] | カバー | 鍛造アルミニウム合金 | |
| [3] | ピストンロッド | Ø 12 ... 32 | 高合金ステンレス鋼 |
| Ø 40 ... 125 | 高合金鋼 | ||
| [4] | フランジねじ | Ø 12 ... 16 | 高合金ステンレス鋼 |
| Ø 20 ... 125 | 亜鉛メッキ鋼 | ||
| [5] | ダイナミックシール | 基本バージョン: ポリウレタン、S6: フッ素ゴム | |
製品の会社は新品のオリジナル製品であり、中古品や再生品はありません。または、補償可能な10個を残して全額を返金します。ただし、モデルエラーの購入により、返品の責任を負いません。また、会社の製品の販売は、出荷日から1年間の品質保証を享受し、元の品質基準に従い、保証期間中に製品の問題が発生した場合、メーカーによる確認テストが必要であり、サプライヤーが解決する必要があります。保管、使用、メンテナンス不良による需要側の低品質製品であり、異議を唱えません。
製品をカスタマイズするためにサンプルを送信できます。多くのエンジニアがそれを支援できます。私の製品が欲しいが、それが欲しいものかどうか確信がない場合は、私にサンプルを要求できます。それは無料です。
製品紹介、取り付け、デバッグ、技術サポートなど、一連のアフターサービスを提供できます。
| 当社の製品の特徴: | 当社のサービス保証: |
|---|---|
| 1) 競争力のある価格 | 1) 迅速な対応 (24時間以内に返信) |
| 2) 優れた品質 | 2) 無料サンプル (お客様は配送料を支払います) |
| 3) プロフェッショナルなパッケージング | 3) 1年間の保証 |
| 4) お客様の指示に従って製造 | 4) 製造中に写真/ビデオが利用可能です。 |
| 5) 出荷の遅延なし | 5) 検査のロード、および出荷前にロード写真を送信します。 |
