ATOS SAGAM DC24V ISO 6264 350 Bar 液圧減圧バルブ SAGAM-10/350 10S SAGAM-20/50 10S

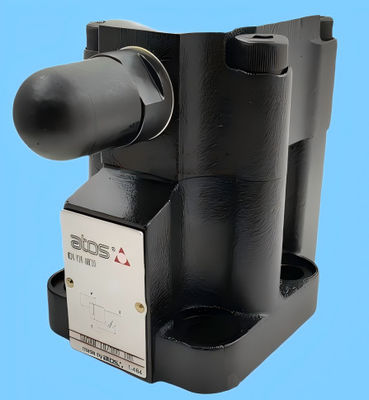

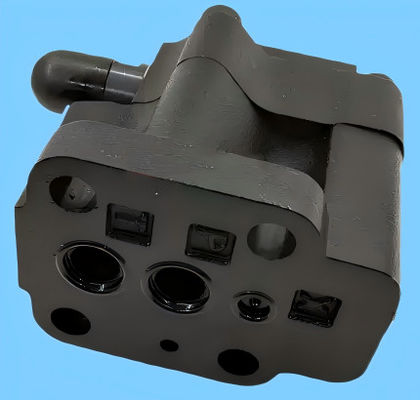

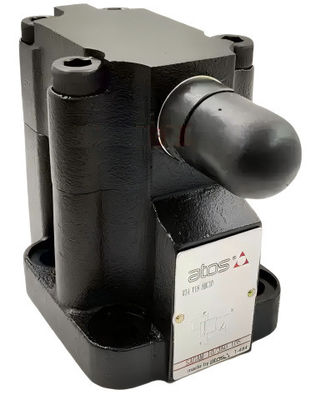

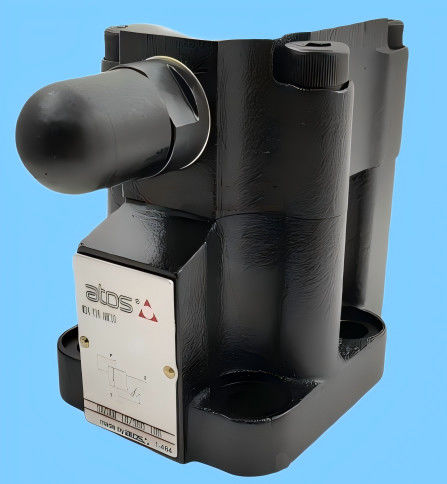

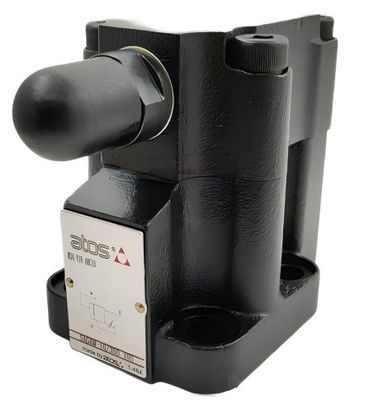

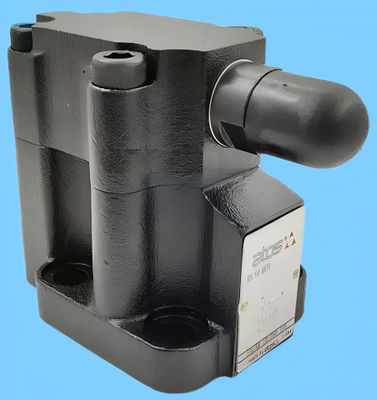

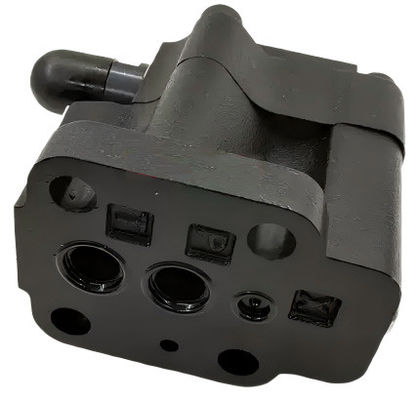

ATOS SAGAM DC24V ISO 6264 350 Bar Hydraulic Pressure Relief Valve SAGAM-10/350 10S SAGAM-20/50 10S

商品の詳細:

起源の場所:	イタリア中国
ブランド名:	ATOS
モデル番号:	SAGAM-10/350 10S SAGAM-10/50 10S SAGAM-20/100 10S SAGAM-10/210 10S SAGAM-20/350 10S SAGAM-20/50 10S

お支払配送条件:

最小注文数量:	1
価格:	45-168USD
パッケージの詳細:	ポリバッグ,箱,箱,パレット
受渡し時間:	3~12 営業日
支払条件:	T/T,ウェスタンユニオン,マネーグラム,Paypal
供給の能力:	週500個

連絡先

詳細製品概要

最大圧力:	35MPa	圧力範囲 [バー]:	1
コイルタイプ:	D24:DC24V A24:AC24V A11:AC110V A38:AC380V RA1:AC110V RA2:AC220V D12:DC12V A22:AC220V	終了:	DG:DIN43650 DL:鉛線 (2)
隔熱クラス:	H 180°C	供給電圧の許容量:	±10%
圧力設定:	50100~210~350バー	液体温度:	-40〜120°C
設置面:	ISO 4401 サイズ 10	DIN EN 60529 に準拠する保護度:	IP65
ハイライト:	DC 24v 液圧減圧バルブ , 350barの液圧減圧バルブ , 液圧システム用減圧バルブ

ATOS SAGAM DC24V ISO 6264 350bar 圧縮弁 SAGAM-10/350 10S SAGAM-20/50 10S

注文コード:

SAGAM-10/350 10S

SAGAM-10/50 10S

SAGAM-20/100 10S

SAGAM-10/210 10S

SAGAM-20/350 10S

SAGAM-20/50 10S

SAGAM-10/100 10S

SAGAM-20/210 10S

SAGAMは2段階の圧力解消バルブです

バランスのとれたポップペットで,オイル・ハイドロリック・システムで動作するように設計されています.

2段階,サブプレートの取り付け - ISO 6264サイズ10,20および32

標準版では,メインステージ2のポペット1の操縦圧力は,カバー4のキャップ3で保護されたワームスクリューによって調整されます.

手車5で調整できるオプションのバージョンは,要求に応じて利用できます.

時計時計回りの回転が圧力を増加させる.

SAGAMには SDHE パイロット装置が搭載できる

換気用の電磁弁6

設置面:ISO 6264 サイズ10,20および32

最大流量:200,400,600l/min

最大圧力は350barまで

設定圧力: 50; 100; 210; 350 バー

圧力範囲 [バー]: 4+50 6+100 7+210 8+350

DIN EN 60529 に準拠する保護度:IP65

相対関税因数:100%

電源電圧容量土10%

液体特性:

バルブモデル	SAGAM-10	SAGAM-20	SAGAM-32
[バー]を設定する	50100; 210; 350
圧力範囲 [バー]	4+50 6+100 7+210 8+350
最大圧力 [バー]	ポート P,X= 350 ポート T,Y = 210 (パイロット電磁弁なし) 試験電磁弁のバージョンについては,技術表 SHE015を参照
最大流量 [/分]	200	400	600

主要な特徴,シールおよび液体 - 下の表に含まれていない他の液体については,当社の技術事務所に相談してください:

組立位置	どんな位置でも
サブプレートの表面仕上げ	粗度指数 Ra 0,4 - 平ら度比 0,01/100 ((ISO 1101)
環境温度	標準実行 = -30°C+ +70°C /PEオプション = -20°C+ +70°C /BTオプション = -40°C+ +70°C
密封物,推奨される液体温度	NBRシール (標準) = -20°C+ +80°C,HFC水力液= -20°C +50°C FKMシール (/PEオプション) = -20°C+ +80°C HNBRシール (/BTオプション) = -40°C+ +60°C,HFC水力液= -40°C+ +50°C
推奨粘度	15+100 mm2/s - 最大許容範囲 2,8 + 500 mm/s
最大流体汚染レベル	ISO4406クラス20/18/15 NAS1638クラス9,www.atos.comまたはKTFカタログのフィルターセクションも参照
液体	適切なシールタイプ	分類	基準
ミネラルオイル	NBR,FKM,HNBR	HL,HLP,HLPD,HVLP,HVLPD	DIN 51524
水なしで炎に耐える	FKM	HFDU,HFDR	ISO 12922
水に耐える炎	NBR,HNBR	HFC	ISO 12922

コイル特性 (電磁気換気弁を搭載したSAGAM用)

隔熱クラス	DCコイルでH (180°C) の表面温度は,ACコイルでF (155°C) の表面温度は,欧州規格ENISO 13732-1とEN ISO 4413を考慮しなければならない.
DIN EN 60529 に準拠する保護度	IP 65 (コネクタ 666 と,667, 669 正しく組み立てられた)
相対関税因数	100%
供給電圧と周波数	電気機能を参照
供給電圧の許容量	土10%
認証	cURus 北米標準

ソーレノイドバルブ付きサガムの電気特性:
