| Liandong Uグウ17-2#のShengyuanの道1#のJiangkouの通り、奉化市地区、ニンポー都市、浙江省、中国 | airwolf@flyautomatic.com |

|
| 起源の場所: | ドイツ,中国 |
| ブランド名: | Festo, AIRWOLF or OEM |
| モデル番号: | ADVC-100-10-APA、ADVC-100-63-APA、ADVC-100-20-APA、ADVC-100-25-APA、ADVC-100-10-IPA、ADVC-100-15-IPA、ADVC |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 70-115USD |
| パッケージの詳細: | 箱、カートン、パレット、ビニール袋 |
| 受渡し時間: | 1～7営業日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 1週間あたり1000個 |
| アイテムコード: | ADVC-100-10-APA、ADVC-100-63-APA、ADVC-100-20-APA、ADVC-100-25-APA、ADVC-100-10-IPA、ADVC-100-15-IPA、ADVC | 本体材質: | 陽極酸化アルミニウム |
|---|---|---|---|
| ピストン棒の文書: | 高合金の鋼鉄 | シール素材: | PU |
| 使用圧力: | 0.1~1MPa | 周囲温度: | -20°C-80°C |
| ボアサイズ: | 100mm | 作動媒体: | ISOへの圧縮空気8573-1：2010 [7：4：4] |
| ハイライト: | Festo 短ストローク空気圧シリンダ,ADVCシリーズ エアシリンダ,コンパクト空気圧アクチュエータ ADVC |
||
Festo ADVC シリーズは、スペースが限られており精度が重要な高性能オートメーション用途向けに設計された、精密設計のショートストローク空気圧シリンダで構成されています。これらの複動シリンダは、短い全長と近接センサによる位置検出用の内蔵磁石を重視したコンパクトな設計が特徴です。これらは、ハウジングには陽極酸化処理された鍛造アルミニウム合金、ピストンロッドには高合金鋼などの耐久性のある素材で作られており、-20°C ～ +80°C の一般的な周囲温度範囲内で長寿命と信頼性の高い動作を保証します。これらのシリンダは、0.06 ～ 1 MPa の圧力範囲内で効果的に動作し、小さなパッケージで高い力出力を提供するため、正確な直線運動が必要とされるロボット工学、精密組立、および包装機械の用途に最適です。
| アイテムコード | ピストン(mm) | ストローク(mm) | 部品番号 | タイプ |
|---|---|---|---|---|
| ADVC-100-10-AP | 100 | 10 | 188344 | 位置検出なし おねじ付き |
| ADVC-100-15-AP | 100 | 15 | 188345 | 位置検出なし おねじ付き |
| ADVC-100-20-AP | 100 | 20 | 188346 | 位置検出なし おねじ付き |
| ADVC-100-25-AP | 100 | 25 | 188347 | 位置検出なし おねじ付き |
| ADVC-100-10-IP | 100 | 10 | 188336 | 位置検出なし めねじ付き |
| ADVC-100-15-IP | 100 | 15 | 188337 | 位置検出なし めねじ付き |
| ADVC-100-20-IP | 100 | 20 | 188338 | 位置検出なし めねじ付き |

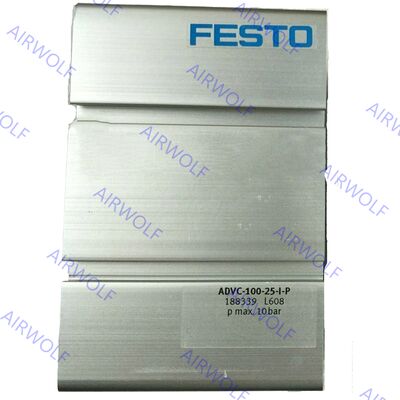

| ADVC-100-25-IP | 100 | 25 | 188339 | 位置検出なし めねじ付き |
| ADVC-100-10-APA | 100 | 10 | 188340 | 位置検出付き おねじ付き |
| ADVC-100-15-APA | 100 | 15 | 188341 | 位置検出付き おねじ付き |
| ADVC-100-20-APA | 100 | 20 | 188342 | 位置検出付き おねじ付き |
| ADVC-100-25-APA | 100 | 25 | 188343 | 位置検出付き おねじ付き |
| ADVC-100-10-IPA | 100 | 10 | 188332 | 位置検出付き めねじ付き |
| ADVC-100-15-IPA | 100 | 15 | 188333 | 位置検出付き めねじ付き |
| ADVC-100-20-IPA | 100 | 20 | 188334 | 位置検出付き めねじ付き |
| ADVC-100-25-IPA | 100 | 25 | 188335 | 位置検出付き めねじ付き |
| 一般的な技術データ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピストン径 | 4 | 6 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 空気圧接続 | M3 | M3 | M5 | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
| めねじ付ピストンロッド | – | – | – | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| おねじ付きピストンロッド | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| ピストンロッドねじなし | ■ | ■ | ■ | ■ | – | – | – | – | – | – | – | – | – |
| 動作媒体 | ISO 8573-1:2010 [7:4:4] に準拠した圧縮空気 | ||||||||||||
| 操作/パイロット媒体に関する注意事項 | 給油運転可能（その場合は常に給油運転が必要となります） | ||||||||||||
| デザイン | ピストン | ||||||||||||
| ピストンロッド | |||||||||||||
| クッション性 | 両端に弾性クッションリング/プレート | ||||||||||||
| 位置検出 | 近接スイッチ経由 | ||||||||||||
| 取り付けの種類 | スルーホール経由 | スルーホール経由 | |||||||||||
| – | 付属品付き | ||||||||||||
| 取付位置 | どれでも | ||||||||||||
| 動作条件 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピストン径 | 4 | 6 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 使用圧力 | [MPa] | 0.2～0.8 | 0.15～0.8 | 0.1～0.8 | 0.1～1 | 0.06～1 | 0.1～1 | |||||||
| [バー] | 2~8 | 1.5～8 | 1～8 | 1～10 | 0.6～10 | 1～10 | ||||||||
| [psi] | 29~116 | 21.75~116 | 14.5～116 | 14.5～145 | 8.7～145 | 14.5～145 | ||||||||
| 周囲温度 | [℃] | -20～+80 | ||||||||||||
| 耐食性クラス CRC(1) | 1 - 低い腐食応力 | |||||||||||||
(1) 詳細情報 www.festo.com/x/topic/crc
| ショートストロークシリンダ | ||
|---|---|---|
| [1] | シリンダーバレル | 陽極酸化アルミニウム |
| [2] | カバー | 陽極酸化アルミニウム |
| [3] | ピストンロッド | 高合金鋼 |
| [4] | ロッドシール | ポリウレタン |
| – | 材質上のご注意 | RoHS対応 |
| LABS(PWIS)準拠 | VDMA24364-B1/B2-L | |
| LABS (PWIS) 基準 | FN 942010に準拠した塗料の濡れを阻害する物質を含みません | |
当社の製品は新品のオリジナル製品であり、中古品や再生品はありません。または、補償可能な10を残し、全額を返しますが、モデルの購入による購入者は返品の責任を負いません。当社の製品販売の別の製品は、出荷日から1年間の品質保証を享受します。オリジナルの品質基準に従って、保証期間中に製品の問題が発生し、メーカーによる確認テストが必要で、サプライヤーが解決する必要があります。保管、使用、メンテナンス不良による需要側。低品質の商品であり、異議を申し立てません。
サンプルを送って製品をカスタマイズすることもできます。私たちには多くのエンジニアがお手伝いします。私の製品が欲しいけど、本当に欲しいものなのか分からないという場合は、無料でサンプルを請求していただけます。
製品の導入、実装、デバッグ、技術サポートなどの一連のアフターサービスをご提供いたします。
| 当社の製品の特徴: | 当社のサービス保証: |
|---|---|
| 1) 競争力のある価格 | 1) 迅速な対応（24時間以内に返信） |
| 2) 品質が良い | 2）無料サンプル（送料はお客様負担） |
| 3) 専門的な梱包 | 3) 1年間の保証 |
| 4) お客様の指示に従って生産します | 4) 制作中の写真/ビデオも利用できます。 |
| 5) 遅延なしの出荷 | 5) 出荷前に積載検査を行い、積載写真を送信します。 |
