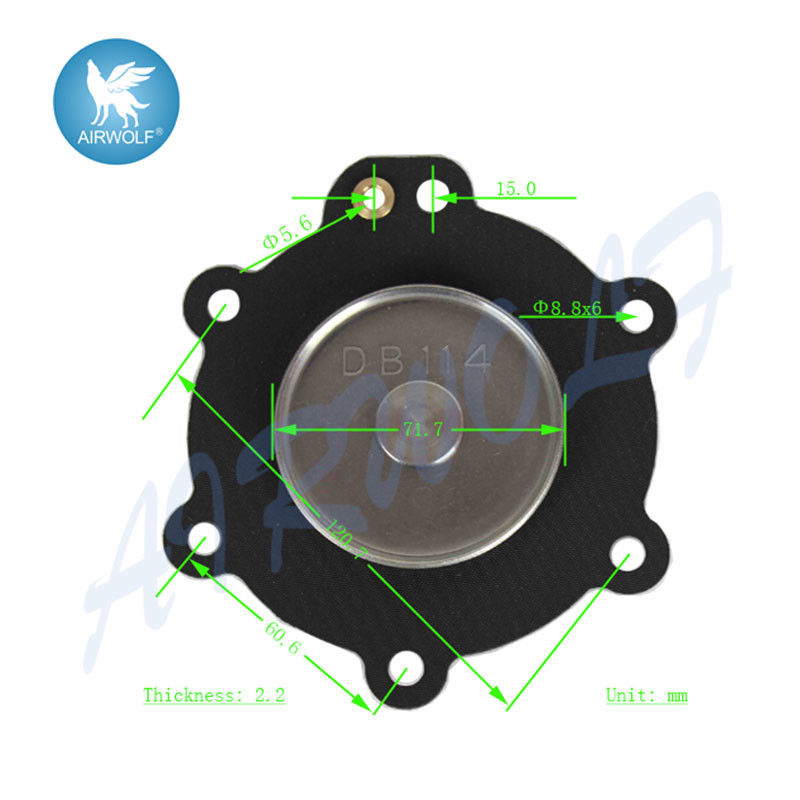

NBR DB114 G1の1/2」脈拍弁の膜

特徴

200 シリーズは,粉塵収集用アプリケーション,特にフィルターバッグ,カートリッジ,封筒フィルターの逆パルスジェットフィルターの清掃に適した弁の範囲ですセラミックフィルターとシンターされた金属繊維フィルター200シリーズのバルブには,出口ポートに90°の入口口がある.200シリーズのバルブには,3/4インチから3インチまでの7つのモデルが含まれ,すべてスレッド付きのフェーマーガス接続があります.1 1/2 インチのモデルは,単体およびダブル弁バージョンで提供されています.2",2 1/2"と3"のバルブはすべてダブル・ダイアフラームバルブです.特別な設計により,非常に速い開口時間,高い流量率,そして安装が簡単です.バルブは鋳型アルミで作られ,腐食剤や環境汚染物質から保護するアンオード化プレジェクション処理があります.200シリーズには以下のバージョンが用意されています.
VNP組み込みパイロット
VEM遠隔式空気接続で

パルスジェットバルブ

1袋型ダストバッグの外側で使用します.

2この風口に潜るような構造を 採用するんだ

3他の構造と比較して,間隔チャネルと吹き供給器の圧力の抵抗を減らす.

4低圧に適応し,エネルギー消費を削減し,膜パッチの使用を延長します.

構造を作ろう
管: バルブ・コーストと閉め頭は,圧迫した模具で形成されたアルミ合金ででき,外観が良い,強度が高く,ガス漏れがない.バルブの間隔チャネルの2つのバックプレッシング空気の接続構造は合理的ですこの設計は,空気口に位置するバルブの開閉面により"浸水型"を現実にします.口から空気は直接吹き入ってきます.低気圧と大量の吹きで要求に応じます.
電磁操作のバルブ: リモートで制御するパルスバルブ.チューブベースコイルとDIN電源出口,快適な内部設定または外部設定,防水および防塵保護のために.JB/t5916-91規格まで.
膜パッチ:皿型と大きな移動を採用します. バルブは0.08-0.1秒で開けることができます. 冷たい気候で輸入材料で作られた合成ゴム膜パッチを選択できます.メムランパッチは,作業温度が -40°Cから -55°Cであるときに最も長く使用することができます..

1, テクニカルパラメーター
1 適応:
1) 温度: -10~+55°C
2) 作業環境: 清潔な空気
2湿度: 85%未満
3 吹き出力圧: 0.2~0.3Mpa,または0.3~0.6Mpaの方が良い.
4吹き出力:吹き出力器の圧力は0.25Mpaで,吹き出時間は0.1秒である.

図面のサイズ:

高純度 アルミ合金鋳造体,NBR弁の上部,弁は高張力,老化耐性,低着用を持っているようにします.電磁パルスバルブ注入が100万年以上,または3~5年間,損傷なしで.
すべての高品質の輸入完成弁, 製造過程で弁組立て すべてのチェック,合格し,それから組み立てラインに. すべての完成弁は換気によってテストされます.

電気磁気パルスバルブコイルは,保護クラスでは,国家標準級の保温注入よりも高いIP65の完全な充填,完全な銅エナメールワイヤ,ローリング数が国家標準より高い電気磁気パルスバルブに6百万電力を供給し,電磁気コイルがパルスバルブで360DEG回転できるようにします.交差ボックス 90度から 4 x に回転することができます 雨が入るときに露出を防ぐためにインストールすることができます異なる角度を設置することを非常に容易にする.

紹介

電磁パルスバルブとは,電気信号が受信された瞬間にバルブを通過するガスを指します.パルス現象と同様に,短波動の変化があります.脈動弁と呼ばれます電磁パルスバルブと電磁パルスバルブを組み合わせた電磁パルスバルブ,電波信号で制御される弁弁の業界標準定義

作業原理

電気パルスコントローラが入力信号を送るので 電磁 armatureが動いている棒を引き寄せますダイアフレームの裏穴に圧力ガスを迅速に解放するためにバランス穴を開け; 前腔の圧力ガスが弁を張って通路を開け,弁の掃除を開始します.

パルス信号が消され, armature のスプリングは,バランスホールを閉じるように動くバーを再開するためにすぐに動作します.バルブが掃除を停止します. バルブは,この状態を保つために,.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.

配達
1商品を保管している場合は,支払いの後にすぐに送信します.
2. 製品がカスタマイズされた場合,我々は指定された時間内に生産を完了し,それを最初に送信します,我々はそれを約束することができます.
3また,あなたの配達口座で送ることができます.
4商品を送信する方法は様々な種類があります. 通常はDHL,Fedex,TNLが通常の方法になります. 宅配便を使用する必要がある場合は,私たちはそれをすることができます.

競争力

配当の導入
1バルブを良好な状態に確認し,その後,インストール
2パルスバルブが直接ガスマニホールドのフレンズの外壁にインストールされます. ガスマニホールド横断のスプレーパイプ. 図面とマニュアルに従って,適切なスプレーパイプと装置にマッチするパルスバルブ. バルブを防げるために,空気マニホールドの下部にインストールします. パルスバルブが気管とコネクタにマッチした場合,コネクタは密封目的のためにのみ使用されます.構造的支援要素として. ストレートコネクタ固定スプレータッチとパッケージに依存することはできません. スプレーパイプと空気マニホールドは独立して固定する必要があります.
3硬いナッツを締めくくると最大トルクが20 N*m. 呼吸器を締めくくると扭曲が20 N*m.
4接続制御ワイヤは,すべての電気制御バルブ座席の接続する必要があります. 下の線に注意してください.雨防水防止. または合同とナイロンパイプを通して,ナイロンパイプ接続のパルスバルブと電磁組立箱を接続します.
5圧縮空気を清潔で乾燥させることを保証します. 空気マニホールドシステムは適度な圧力を供給し,漏れをチェックします. (それは石けんと水にブラッシュすることができます,インターフェースがバブルか確認する)エアバッグを膨らませた (バルブの圧力は約0.03 ~ 0.86mpa) に圧力を施し,最大0.8mpaの空気圧を推奨
6パルスバルブを吹いて,すべてのパイロットバルブを聞く,それが正常な動作であるかどうか,そしてパルス吹き音がはっきりしているかどうか.

販売後サービス
製品導入,マウント,デバッグ,技術サポートなど,一連の販売後のサービスを提供することができます.

改善されたDMFパルスバルブの排気室の容量は増加します. パルスバルブの浸透性磁気材料は増加し,弁と圧縮スプリングの構造材料が改善されている磁気強度と感度,およびインパルスバルブの要素信頼性と動作安定性を高めるため,バルブの排気体積が増加します.その使用寿命は大幅に延長されます.
