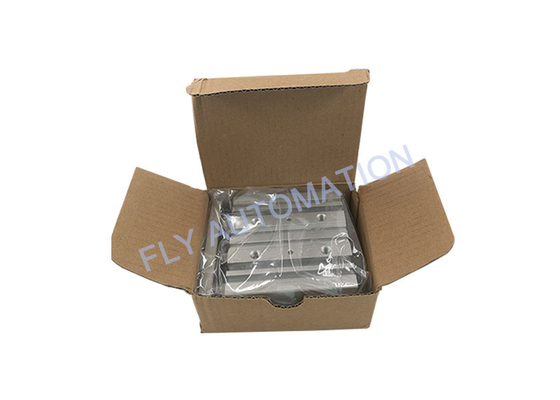

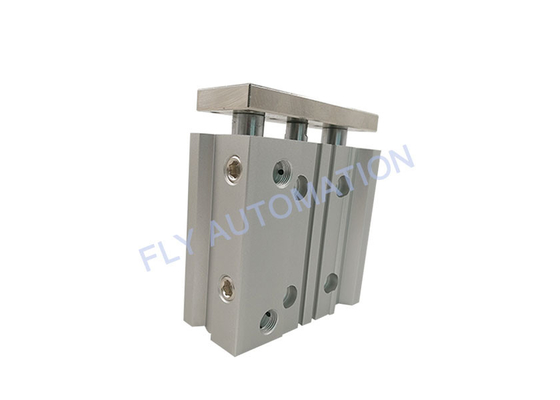

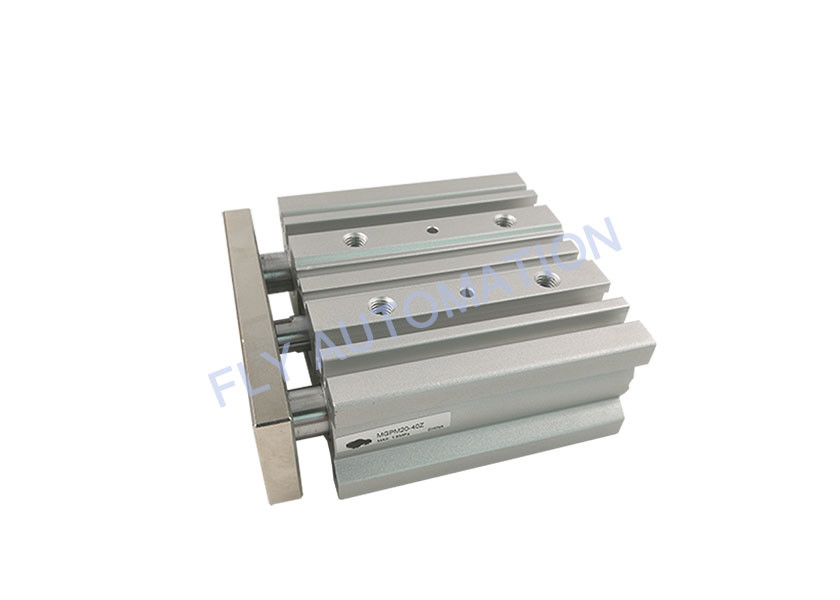

MGPM20-40Z SMCの空気の倍の機能シリンダー

MGPM20-40Z Compact Guide Cylinder Double機能SMC Pneumatic Air Cylinder

土台

警告

1. 決して版とボディの間にあなたの手か指を置いてはいけない。空気が加えられる時あなたの手か指がシリンダー ボディと版間のギャップで捕まることを防ぐように非常に気を付けなさい。

注意

1. ピストン速度範囲内の使用シリンダー。

orifiのセリウムはこのシリンダーのために置かれる、速度のコントローラーが使用されなければピストン速度は動作範囲を超過するかもしれない。シリンダーが規定回転数の範囲の外で使用されれば、シリンダーへの損害を与え、耐用年数を短くするかもしれない。速度を速度のコントローラーを取付けることによって調節し、限られた範囲内のシリンダーを使用しなさい。

2. プロダクトが縦に取付けられる場合の規定回転数への注意。

プロダクトを縦の方向で使用するとき、負荷率が大きければ、規定回転数は速度のコントローラー（すなわち速い延長）の制御速度より速い場合もある。このような場合、二種速度のコントローラーを使用することを推薦する。

3. ピストン棒およびガイド棒の滑走の部分を傷付けなかったり、または彫ってはいけない。

損なわれたシール等は漏出か機能不全で起因する。

4. ボディおよび版の取付け表面を凹まさなかったり、または傷付けてはいけない。

滑走の抵抗の増加を引き起こす取付け表面の平坦は維持されないかもしれない。

5. シリンダー土台表面にのまたはより少なくflのatnessが0.05 mmあることを確かめなさい。

版に取付けられる工作物およびブラケットの平坦が適切でなければ、抵抗を滑らせることは増加するかもしれない。それが0.05のflのatnessまたはより少しを維持するdiffiの嵩拝滑走の抵抗が増加することを防ぐために版と工作物の土台表面の間に薄いシム リングを（ユーザーが準備する）置きなさい。
