東京KEIKITOKIMEC 磁気電池操作方向制御バルブ DG4V-3

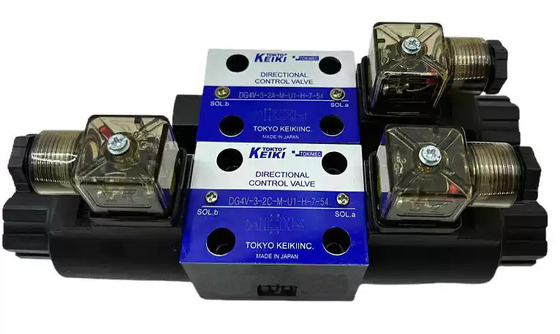

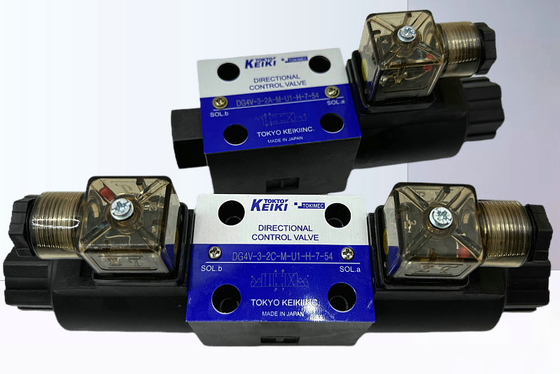

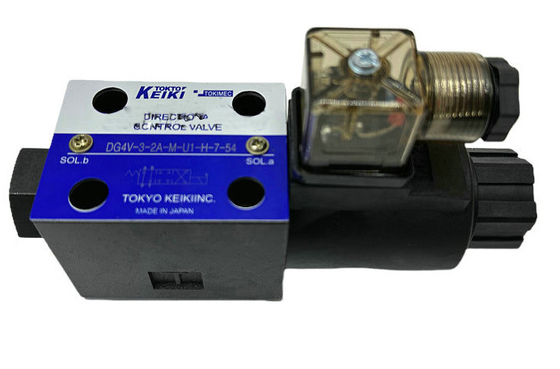

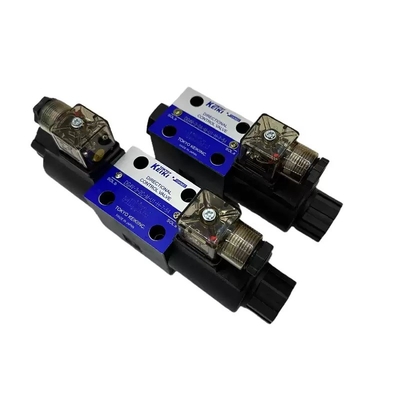

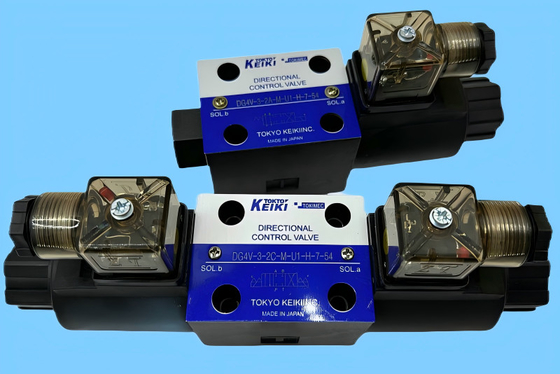

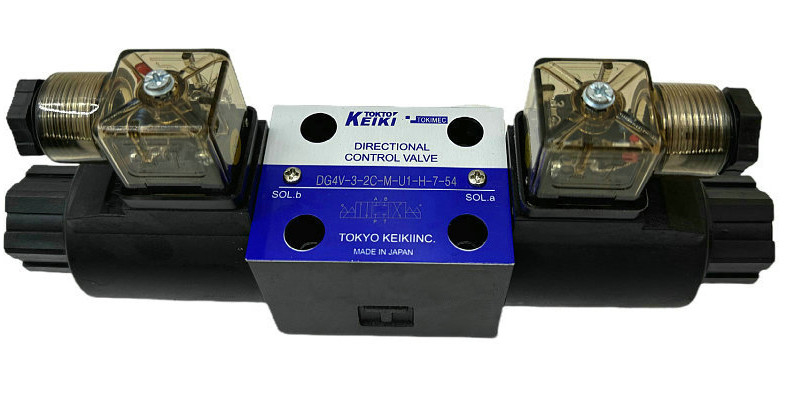

Tokyo KEIKI TOKIMEC Solenoid Operated Directional Control Valves DG4V-3

商品の詳細:

起源の場所:	日本
ブランド名:	TOKIMEC
モデル番号:	DG4V-3-2A DG4V-3-2N DG4V-3-2C DG4V-3-6C DG4V-3-8C DG4V-5

お支払配送条件:

最小注文数量:	1
価格:	45-168USD
パッケージの詳細:	ポリバッグ,箱,箱,パレット
受渡し時間:	3~12 営業日
支払条件:	T/T,ウェスタンユニオン,マネーグラム,PayPal
供給の能力:	週500個

連絡先

詳細製品概要

最大圧力:	35MPa	容許されたタンクポートバックプレッシャー:	20. 6MPa
コイルタイプ:	D24:DC24V A24:AC24V A11:AC110V A38:AC380V RA1:AC110V RA2:AC220V D12:DC12V A22:AC220V	終了:	DG:DIN43650 DL:鉛線 (2)
隔熱クラス:	H 180°C	電圧:	定位電圧では90%V
電力消費量:	DC 28-31W AC: 19-26W	液体温度:	-40〜120°C
ハイライト:	磁気電源駆動方向制御バルブ , 水力電磁気方向制御バルブ , 電磁気方向制御バルブ

東京KEIKITOKIMEC 電磁気電源駆動方向制御バルブ DG4V-3

モデル:

DG4V-3-2A

DG4V-3-2N

DG4V-3-2C

DG4V-3-6C

DG4V-3-8C

DG4V-5

モデルコード	マックス作業圧 MPa	最大流量L/分	容量容量容量	最大切り替える頻度 (cls/min)			体重 kg
				AC	DC	AC/DC 変換	シングルソレノイド		二重ソレノイド
DG4V-3	35	"圧力流量特性"を参照	20. 6	300	300	120	AC	DC	AC	DC
							1.5	1. 6	1.8	2.0

最大作業圧35MPa

容許されたタンクポートバックプレッシャー: 20.6MPa

電力消費: DC 28-31W AC: 19-26W

隔熱クラス:H 180°C

電流値と電力の消費量は,温度条件によって異なります.表に示されている値は,30°Cに基づいています.

AC/DC変換タイプでは,AC電源が組み込み直す装置でDC電磁を活性化するために使用され,BVPC電磁の特徴が備わっています.これは,最大流量のためのペソレノイドのためのアイテムも.

上記に記載されていない電源電圧のための電磁電極に関する詳細については東京ケイキを参照してください.

設置方向

安定した切り替えを保証するために,スプリングを停止しないタイプ

ロープ軸が水平であるようにマウントバルブ.

他のスピル/スプリングの座り方制限がない

準備を

ソレノイド電源化

常に電磁石の片側が消電されていることを確認してください

反対側を活性化する前に.

磁気電極は,連続的に

電気回路の切換時に電源が供給されます.

電磁メーターは,スロールを指定された位置に戻す

スプリング・フォースでスプリング・デタント型バルブがない場合は,スロール

切り替え位置に保持されますが,

電気電源が電源を供給している必要があります

0.1秒以上

T (タンク) ポートパイプ

許容値を超える異常な圧力の上昇を防ぐ

バルブ

バランスが常に満たされていることを確認してください

オイルで

2方向と3方向のバルブを使用する

バルブが4方向で設計され,最大流量が限られているとき

2つまたは3つ方向のバルブとして使用します.

詳細について

長期間の電磁式電化

長期間の電磁電池として注意を払わなければならない

高圧での電源化により,スロールが粘着し,

スイッチの故障

突っ込み圧力による障害

突っ込みやすいタンクラインの流れを組み合わせることを避ける

Tポートの電圧圧は,スロールを導く可能性があります.

スプリング・デタント型のバルブが

消電する際にこのような機能不全に敏感です.

手動操作

手動で切り替えるには,手動のオーバーライドピンを押してください.

背中が高くなるにつれ動力力が増加することを意識します

(グラフ参照)

1 液体

省略:ミネラルオイルベースの液体,水グリコールベースの液体

F3: リン酸エステル

2 電磁気電源で動いた方向制御バルブ (ガスケットの固定)

濡れたアマチュアタイプ

3 設置寸法:3◎S0 4401-03

5 スプル/スプリングの配置

A:スプリングオフセット,A型 (2位置,単体電磁)

B:スプリングオフセット,B型 (2位置,単体電磁板)

C: スプリング中心型 (3位置,ダブルソレノイド)

N: スプリング・デタントタイプなし (2ポジション,ダブルソレノイド)

6 磁気電解装置の構成 (A型とE型のスプリングセット用)

省略:標準 (電源:PからB,AからT)

L:左手ビルド (電気が付いた:PからA,BからT)

7 電線システム

P:プラグイン電磁管,導管箱,G 1/2

U:DIN43650のコネクタ Pg11

KU:飛ぶ電線 (標準電線長さ350mm,

DC 12V,24Vのみ)

8 電気用アクセサリー

省略:アクセサリーなし (電気配線P,KU)

コネクタがない場合 (電気配線 U)

1配件のないコネクタ (電気配線U)

2指示灯 (AC標準)

4: オーバージェス抑制器 (電気配線 KU,スローソレノイド消耗)

7: インダクトランプと電波抑制装置 (DC標準)

9: ADC電磁電極直線器 (電磁電極の急速な消耗),指示灯と電圧圧

12:ADC電磁電極直線器 (電磁電極の緩やかな消耗),指示灯と電圧圧
